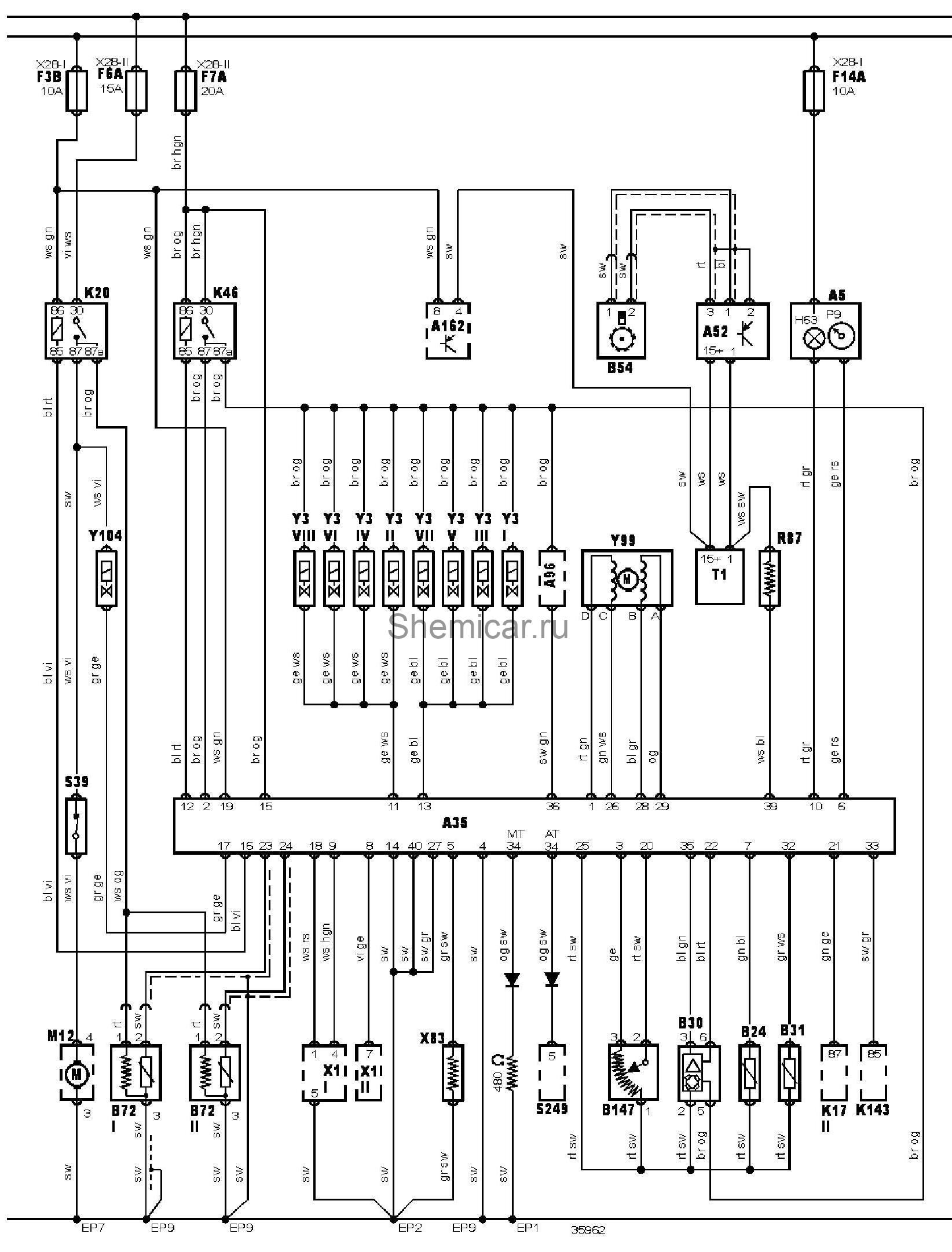

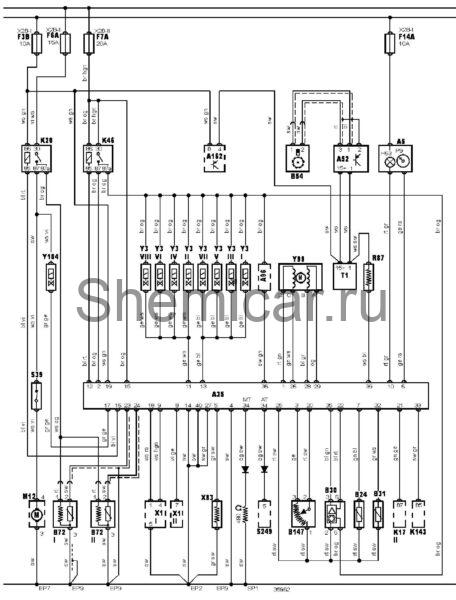

Электросхема двигателя 22D тип 2 Land Rover Discovery

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A96

Блок управления электродвигателем вентилятора конденсатора кондиционера

A162

Электронный блок управления иммобилайзером

B24

Датчик температуры охлаждающей жидкости

B30

Датчик расхода воздуха (MAF)

B31

Датчик температуры топлива

B54

Датчик положения коленчатого вала

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B147

Датчик положения дроссельной заслонки

F14A

Предохранитель

F3B

Предохранитель

F6A

Предохранитель

F7A

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K17-II

Реле кондиционера

K20

Реле топливногонасоса

K46

Топливныйнасос

K143

Реле электромагнитной муфты компрессора кондиционера

M12

Топливныйнасос

P9

Спидометр

R87

Резистор системы зажигания

S39

Инерционный выключатель отсечки подачи топлива

S249

Датчик положения селектора АКПП

T1

Катушка зажигания

X1-I

Диагностический разъем (DLC)

X1-II

Диагностический разъем (DLC)

X83

Разъем кодировки (электронный блок управления)

Y3-I

Форсунка

Y3-II

Форсунка

Y3-III

Форсунка

Y3-IV

Форсунка

Y3-V

Форсунка

Y3-VI

Форсунка

Y3-VII

Форсунка

Y3-VIII

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
