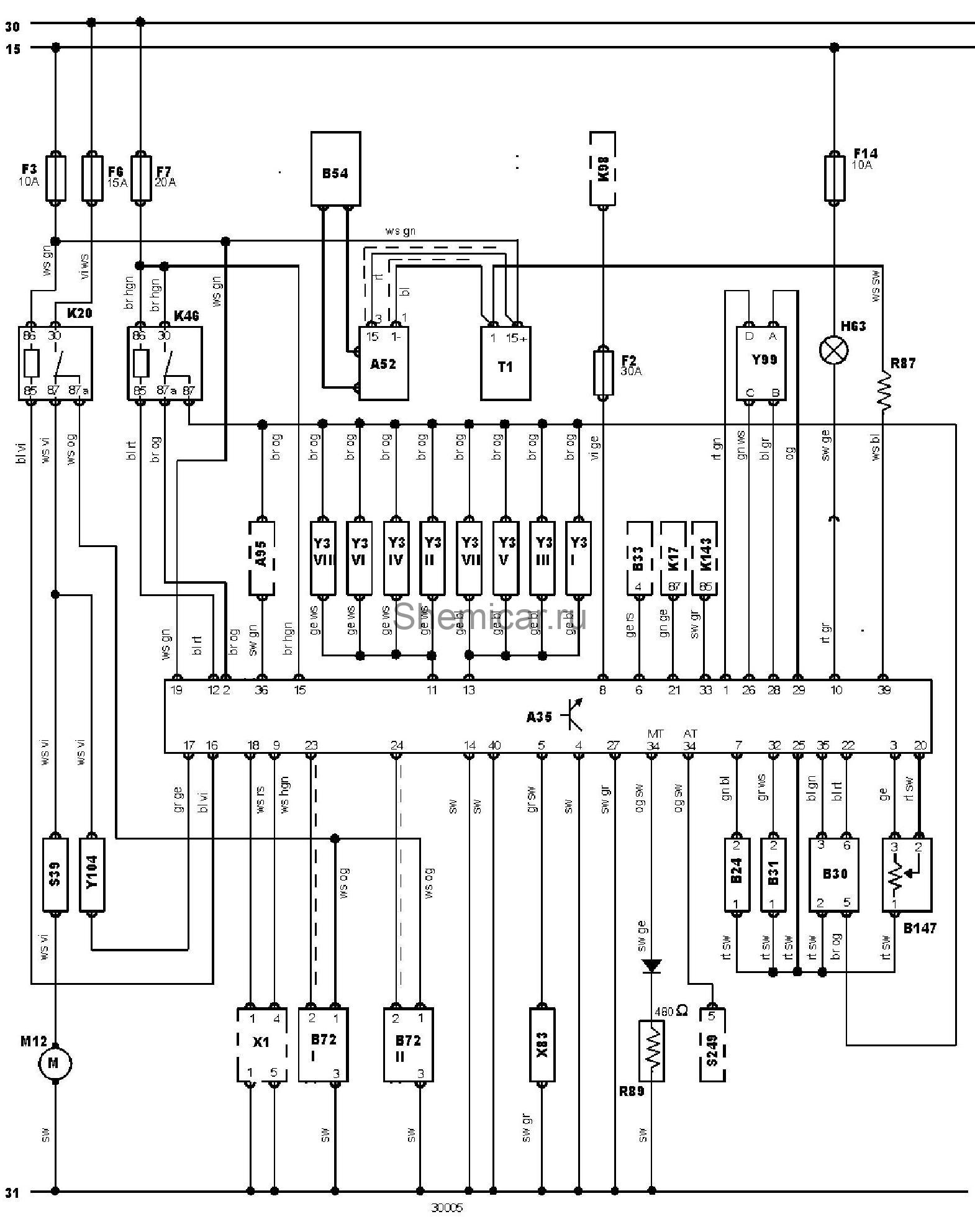

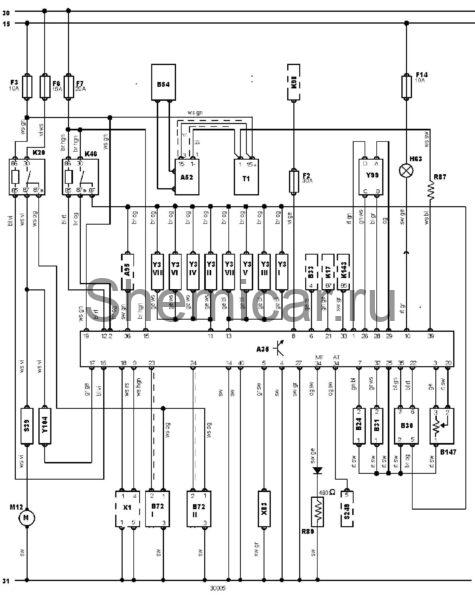

Электросхема двигателя 22D тип 1 Land Rover Discovery

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A95

Блок управления электродвигателем вентилятора системы охлаждения

B24

Датчик температуры охлаждающей жидкости

B30

Датчик расхода воздуха (MAF)

B31

Датчик температуры топлива

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B72

Подогреваемый кислородный датчик

B147

Датчик положения дроссельной заслонки

F2

Предохранитель

F3

Предохранитель

F6

Предохранитель

F7

Предохранитель

F14

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K17

Реле кондиционера

K20

Реле топливного насоса

K46

Топливныйнасос

K98

Реле обогревателя лобового стекла

K143

Реле электромагнитной муфты компрессора кондиционера

M12

Топливныйнасос

R87

Резистор системы зажигания

R89

Резистор дополнительного оборудования

S39

Инерционный выключатель отсечки подачи топлива

S249

Датчик положения селектора АКПП

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X83

Разъем кодировки (электронный блок управления)

Y3

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
