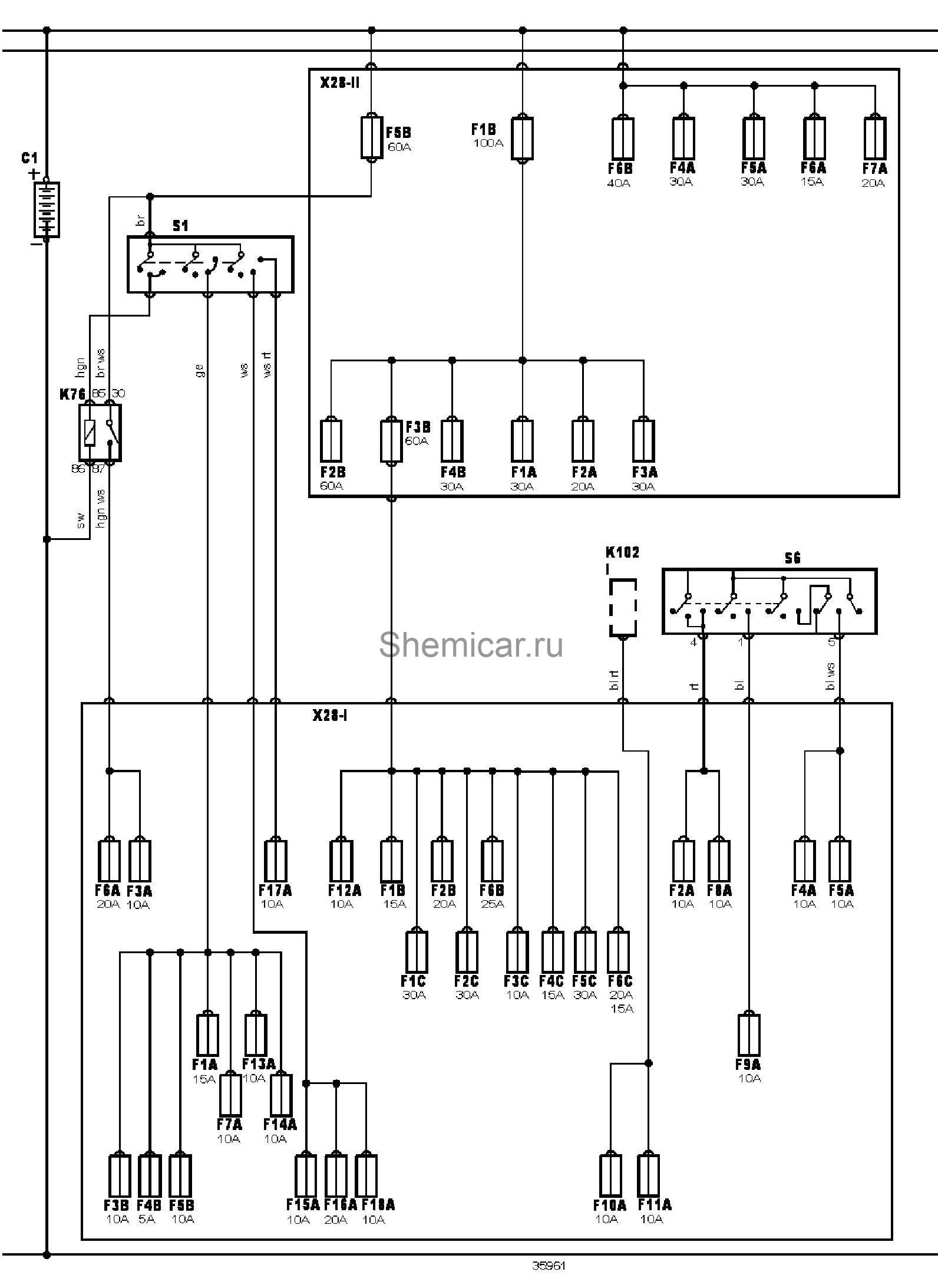

Электросхема распределения питания Land Rover Discovery

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

F10A

Предохранитель

F11A

Предохранитель

F12A

Предохранитель

F13A

Предохранитель

F14A

Предохранитель

F15A

Предохранитель

F16A

Предохранитель

F17A

Предохранитель

F18A

Предохранитель

F1A

Предохранитель

F1B

Предохранитель

F1C

Предохранитель

F2A

Предохранитель

F2B

Предохранитель

F2C

Предохранитель

F3A

Предохранитель

F3B

Предохранитель

F3C

Предохранитель

F4A

Предохранитель

F4B

Предохранитель

F4C

Предохранитель

F5A

Предохранитель

F5B

Предохранитель

F5C

Предохранитель

F6A

Предохранитель

F6B

Предохранитель

F6C

Предохранитель

F7A

Предохранитель

F8A

Предохранитель

F9A

Предохранитель

K76

Реле вспомогательных цепей зажигания

K102-I

Реле переключения света фар

S1

Замок зажигания

S6

Комбинированный переключатель

X28

Блок предохранителей/реле

X28-I

Блок предохранителей/реле

X28-II

Блок предохранителей/реле

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
