Электросхема DLC Ford Transit 2

Электрическая схема диагностического разъема Ford Transit 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

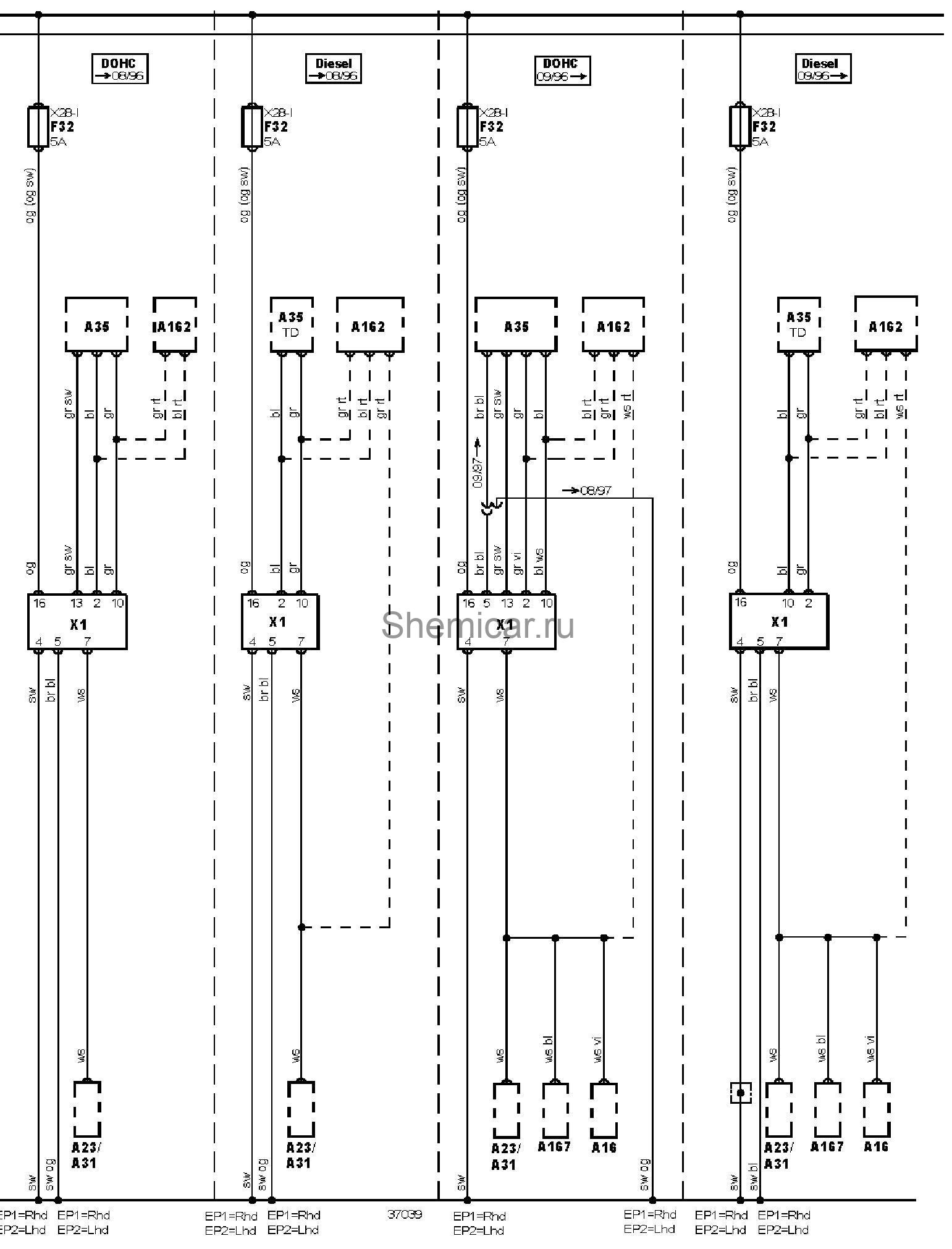

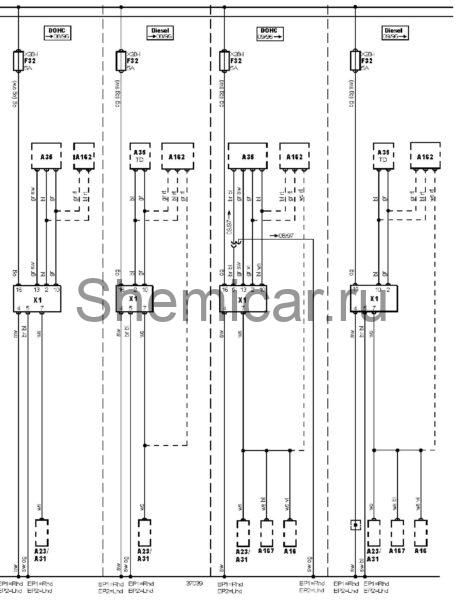

Электросхема диагностического зазъема (DLC).

обозначения к электрической схеме Ford Transit

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A16	Электронный блок управления ABS
A23	Блок управления противоугоннойсистемой
A31	Блок управления центральным замком
A35	Электронный блок управления двигателем (ECM)
A162	Электронный блок управления иммобилайзером
A167	Блок управления приводом сцепления
EP1	Точка массы
EP2	Точка массы
F32	Предохранитель
X1	Диагностический разъем (DLC)

цвета проводов на схеме.
