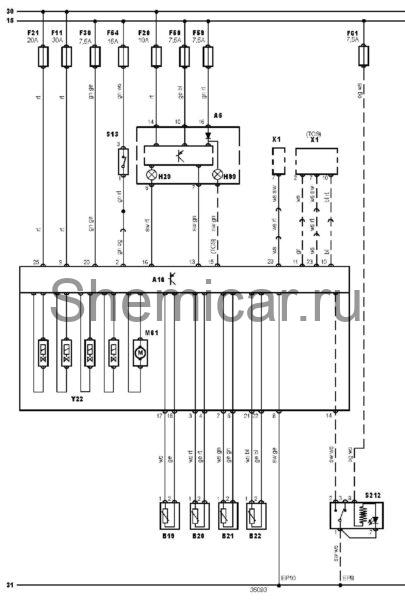

Электросхема АБС тип 2 Ford Focus 1

Электрическая схема АБС 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Электросхема АБС — Teves Mk 20- IE/TCS без ESP

обозначения к электрической схеме Ford Focus

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
EP10	Точка заземления
EP8	Точка заземления
F11	Предохранитель
F20	Предохранитель
F21	Предохранитель
F30	Предохранитель
F50	Предохранитель
F54	Предохранитель
F59	Предохранитель
F61	Предохранитель
H29	Индикатор ABS
H99	Индикатор противобуксовочной системы
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S212	Выключатель противобуксовочной системы
X1	Диагностический разъем (DLC)
Y22	Модулятор давления

цвета проводов на схеме.
