Электросхема системы связи тип 3 Ford Focus 1

Электрическая схема системы связи 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

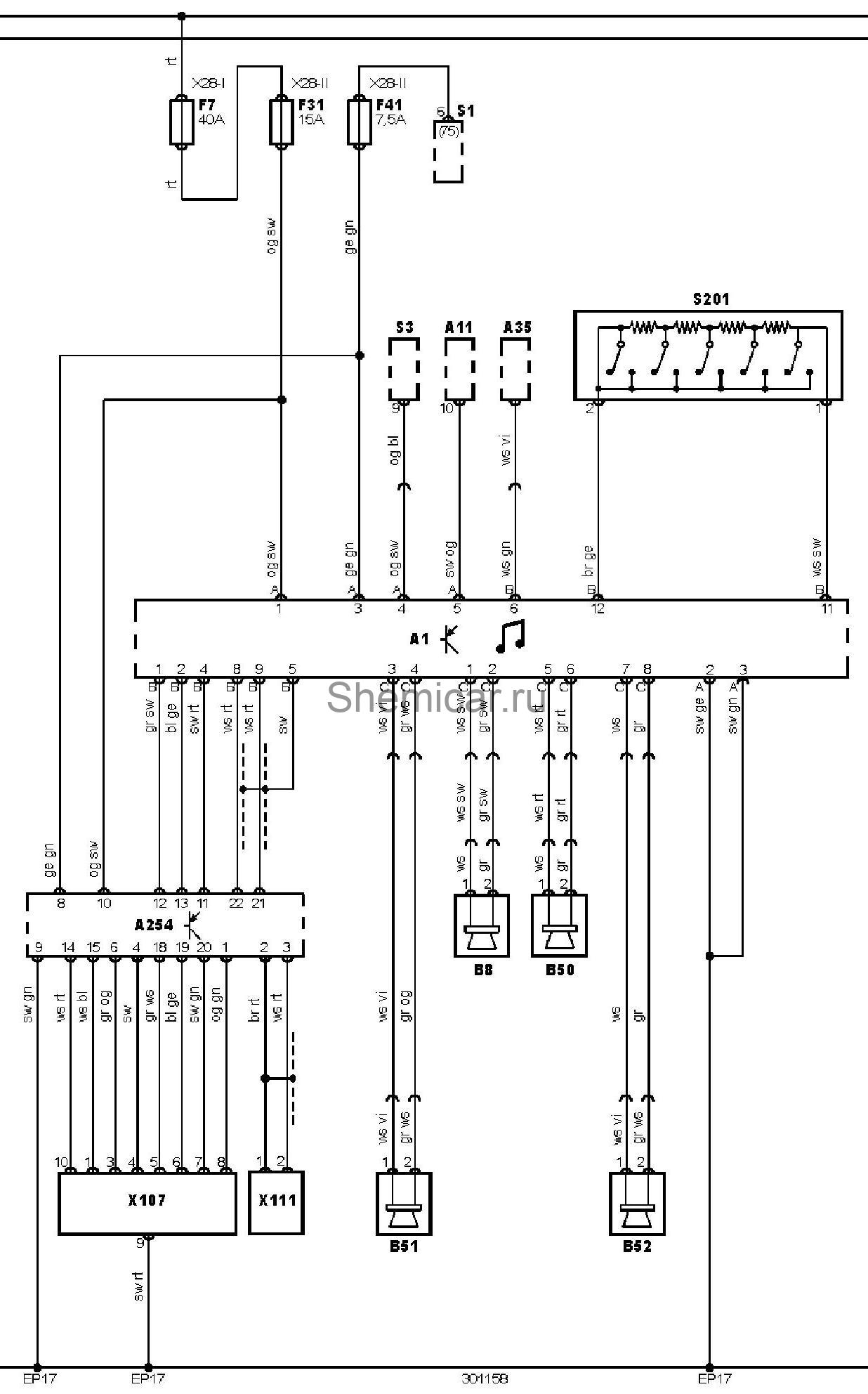

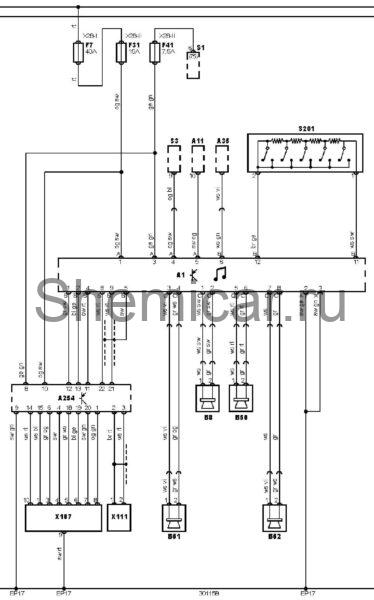

Электросхема системы связи — Телефонный комплект Nokia

обозначения к электрической схеме Ford Focus

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A11	Аудиосистема
A35	Электронный блок управления двигателем (ECM)
B8	Динамик аудиосистемы, левый передний илиединственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
EP17	Точка массы
F7	Предохранитель
F31	Предохранитель
F41	Предохранитель
S1	Замок зажигания
S3	Выключатель фар
S201	Пульт управления аудиосистемой
X28-I	Блок предохранителей/реле 1
X28-II	Блок предохранителей/реле 2
X107	Разъем телефона
X111	Диагностический разъем (DLC)

цвета проводов на схеме.
