Электросхема Audi A6 C5 двигатель 2.4

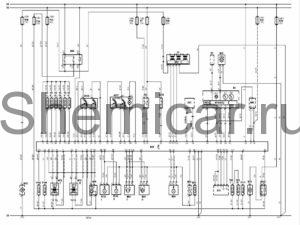

Электросхема системы управления двигателя для автомобилей Audi A6 C5 двигатель 2.4 литра (APC, APS, APJ).

обозначения на электрической схеме Audi A6 C5

15	Замок зажигания-зажигание ВКЛ
30	"+" аккумуляторной батареи
31	аккумуляторной батареи
А5	Комбинация приборов
А35	Электронный блок управления двигателем (ЕСМ)
А39	Дополнительный блок индикации неисправности
А52	Коммутатор системы зажигания
А57	Электронный блок управления трансмиссией (ТСМ)
А63	Электронный блок управления кондиционером
А75	Блок управления комбинацией приборов
А162	Электронный блок управления иммобилайзером
А177	Блок управления дроссельной заслонкой
В24	Датчик температуры охлаждающей жидкости
В25	Датчик температуры воздуха на впуске
ВЗО	Датчик расхода воздуха(МАБ)
ВЗЗ	Датчик скорости автомобиля
В 54	Датчик положения коленчатого вала
B69I	Датчикr детонации
B69II	Датчик детонации
B72I	Подогреваемый кислородный датчик
B72II	Подогреваемый кислородный датчик
B132I	Датчик положения распределительного вала
B132II	Датчик положения распределительного вала
В138	Датчик положения педали акселератора
В169	Датчик положения электродвигателя привода дроссельной заслонки
ЕР1	Точка массы
ЕРЗ	Точка массы
F4	Предохранитель
F5	Предохранитель
F7	Предохранитель
F13	Предохранитель
F28	Предохранитель
F29	Предохранитель
F31	Предохранитель
F32	Предохранитель
F34	Предохранитель
Н63	Индикатор неисправности системы управления двигателем(МИ_)
К46	Реле системы управления двигателем
К152	Реле насоса системы подачи воздуха на выпуск
М12	Топливный насос
М73	Насос системы подачи воздуха на выпуск
М89	Электродвигатель привода дроссельной заслонки
Р7	Тахометр
Р9	Спидометр
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S79	Главный выключатель системы поддержания скорости (круиз-контроль)
S258	Концевой выключатель (датчик положения) педали сцепления
Т1	Катушка зажигания
Х1	Диагностический разъем(01_С)
Y3I	Форсунка
Y3II	Форсунка
Y3III	Форсунка
Y3IV	Форсунка
Y3V	Форсунка
Y3VI	Форсунка
Y811	Привод системы изменения фаз газораспределения
Y81II	Привод системы изменения фаз газораспределения
Y102	Э/м клапан системы изменения геометрии впускного коллектора
Y104	Э/м клапан аккумулятора паров топлива
Y111	Э/м клапан подачи воздуха на выпуск

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
