Электросхемы Mercedes Benz C-Class 202

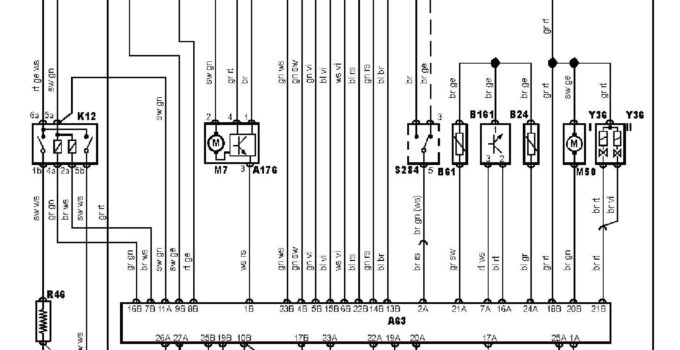

Электрическая схема кондиционера Mercedes Benz С-Class 202 1995, 1996, 1997 года выпуска. Электросхема кондиционера — Автоматическое управление температурой (09.1995-05.1997).   обозначения к электрической схеме Mercedes Benz C-Class 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи...

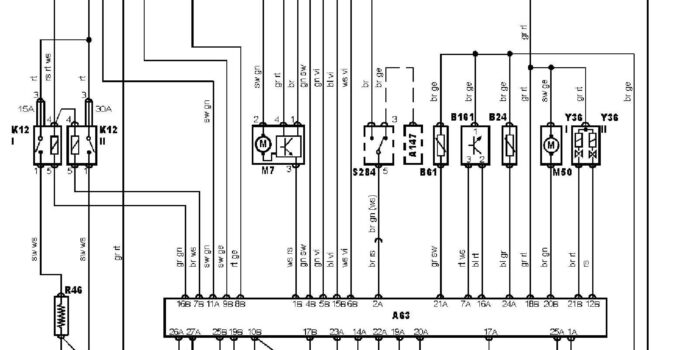

Электрическая схема кондиционера Mercedes Benz С-Class 202 1994, 1995 года выпуска. Электросхема кондиционера — Автоматическое управление температурой (12.1994-08.1995).   обозначения к электрической схеме Mercedes Benz C-Class 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация...

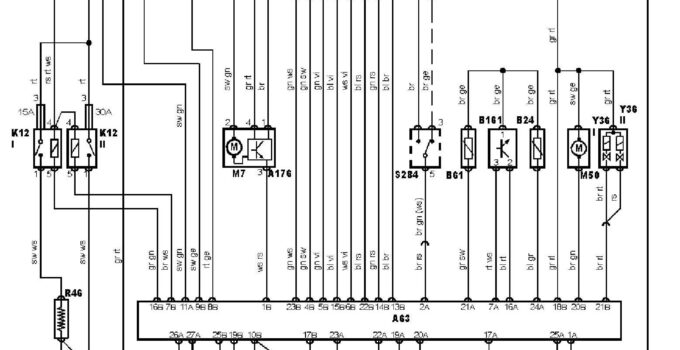

Электрическая схема кондиционера Mercedes Benz С-Class 202 1993, 1994 года выпуска. Электросхема кондиционера — Автоматическое управление температурой (-11.1994).   обозначения к электрической схеме Mercedes Benz C-Class 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5...

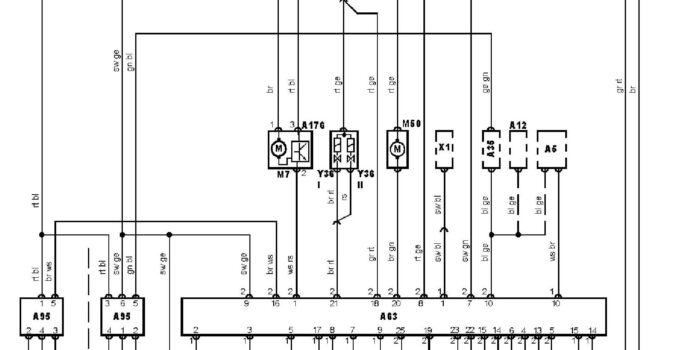

Электрическая схема кондиционера Mercedes Benz С-Class 202 1995, 1996, 1997 года выпуска. Электросхема кондиционера — Полуавтоматическое управление температурой (09.1995-05.1997).   обозначения к электрической схеме Mercedes Benz C-Class 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи...

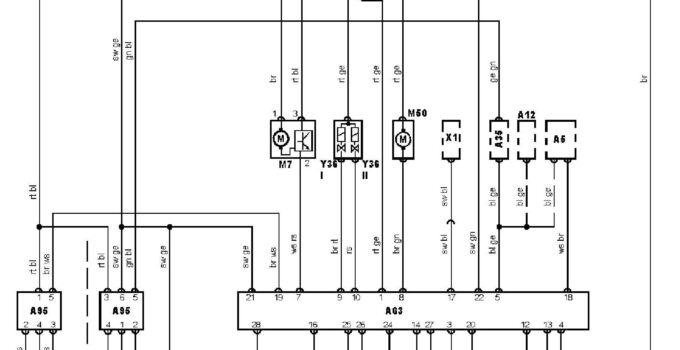

Электрическая схема кондиционера Mercedes Benz С-Class 202 1994, 1995 года выпуска. Электросхема кондиционера — Полуавтоматическое управление температурой (12.1994-08.1995).   обозначения к электрической схеме Mercedes Benz C-Class 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5...
