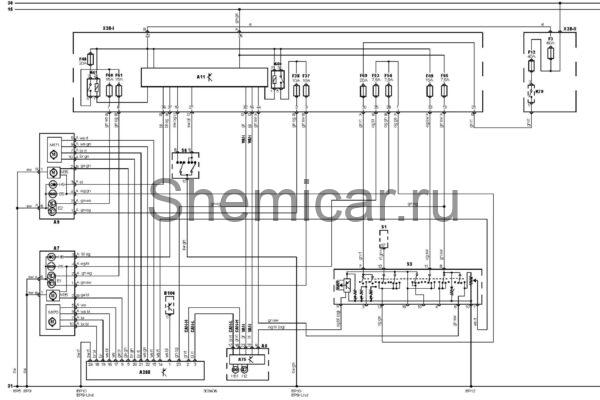

Электросхема внешнего освещения тип 2 Ford Focus 2

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A9

Правая фара в сборе

A11

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

A268

Блок управления корректором фар

B106

Датчик положения рулевого колеса

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP10

Точка массы

EP12

Точка массы

EP3

Точка массы

EP5

Точка массы

EP9

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

F3

Предохранитель

F12

Предохранитель

F37

Предохранитель

F38

Предохранитель

F48

Предохранитель

F49

Предохранитель

F53

Предохранитель

F54

Предохранитель

F60

Предохранитель

F61

Предохранитель

F66

Предохранитель

F69

Предохранитель

H2

Индикатор включения дальнего света фар

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H51

Индикатор предупреждения о невыключенных габаритах

K40

Реле дальнего света фар

K41

Реле ближнего света фар

K79

Реле основных цепей зажигания

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

M170

Электродвигатель корректора фары, лев.

M171

Электродвигатель корректора фар (правый)

S1

Замок зажигания

S3

Выключатель фар

S6

Комбинированный переключатель

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
