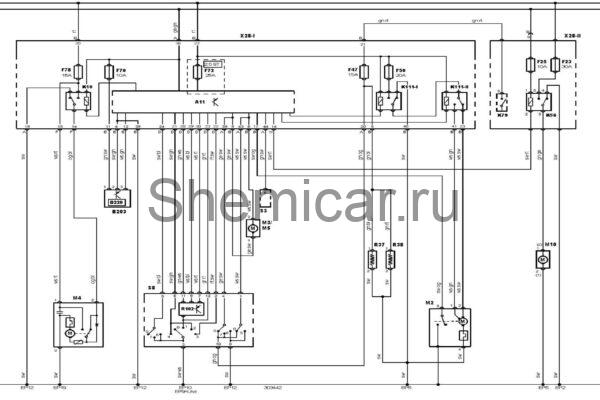

Электросхема очистителей и омывателей тип 1 Ford Focus 2

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

B203

Датчик дождя (очиститель лобового стекла)

B220

Датчик солнечного света

EP10

Точка массы

EP12

Точка массы

EP19

Точка массы

EP2

Точка массы

EP5

Точка массы

EP9

Точка массы

F23

Предохранитель

F25

Предохранитель

F47

Предохранитель

F50

Предохранитель

F70

Предохранитель

F72

Предохранитель

F78

Предохранитель

K10

Реле очистителя/омывателя заднего стекла

K56

Реле насоса омывателя фар

K79

Реле основных цепейзажигания

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M4

Электродвигатель очистителя заднего стекла

M5

Электродвигатель насоса омывателя заднего стекла

M10

Электродвигатель насоса омывателя фар (левый или единственный)

R37

Обогреватель форсунки омывателя лобового стекла (левый или единственный)

R38

Обогреватель форсунки омывателя лобового стекла (правый)

R102

Регулятор прерывистого режима работы очистителя лобового стекла

S3

Выключатель фар

S8

Переключатель управления очистителем / омывателем лобового стекла

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
