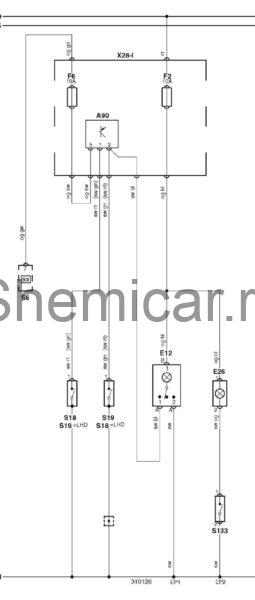

Электросхема ламп освещения салона тип 1 Ford Ka 1

Электрическая схема ламп освещения салона автомобиля Ford Ka 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Электросхема ламп освещения салона — Без центрального замка

обозначения к электрической схеме Ford Ka

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A90	Блок предупреждения о включенном освещении
EP1	Точка массы
EP2	Точка массы
E12	Лампа освещения салона (передняя)
E26	Лампа подсветки багажника / задней двери
F2	Предохранитель
F6	Предохранитель
S3	Выключатель фар
S6	Комбинированный переключатель
S18	Выключатель освещения салона (со стороны водителя)
S19	Выключатель освещения салона (со стороны пассажира)
S133	Концевой выключатель багажника / задней двери

цвета проводов на схеме.
