Электросхема DLC Ford Courier

Электрическая схема DLC 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

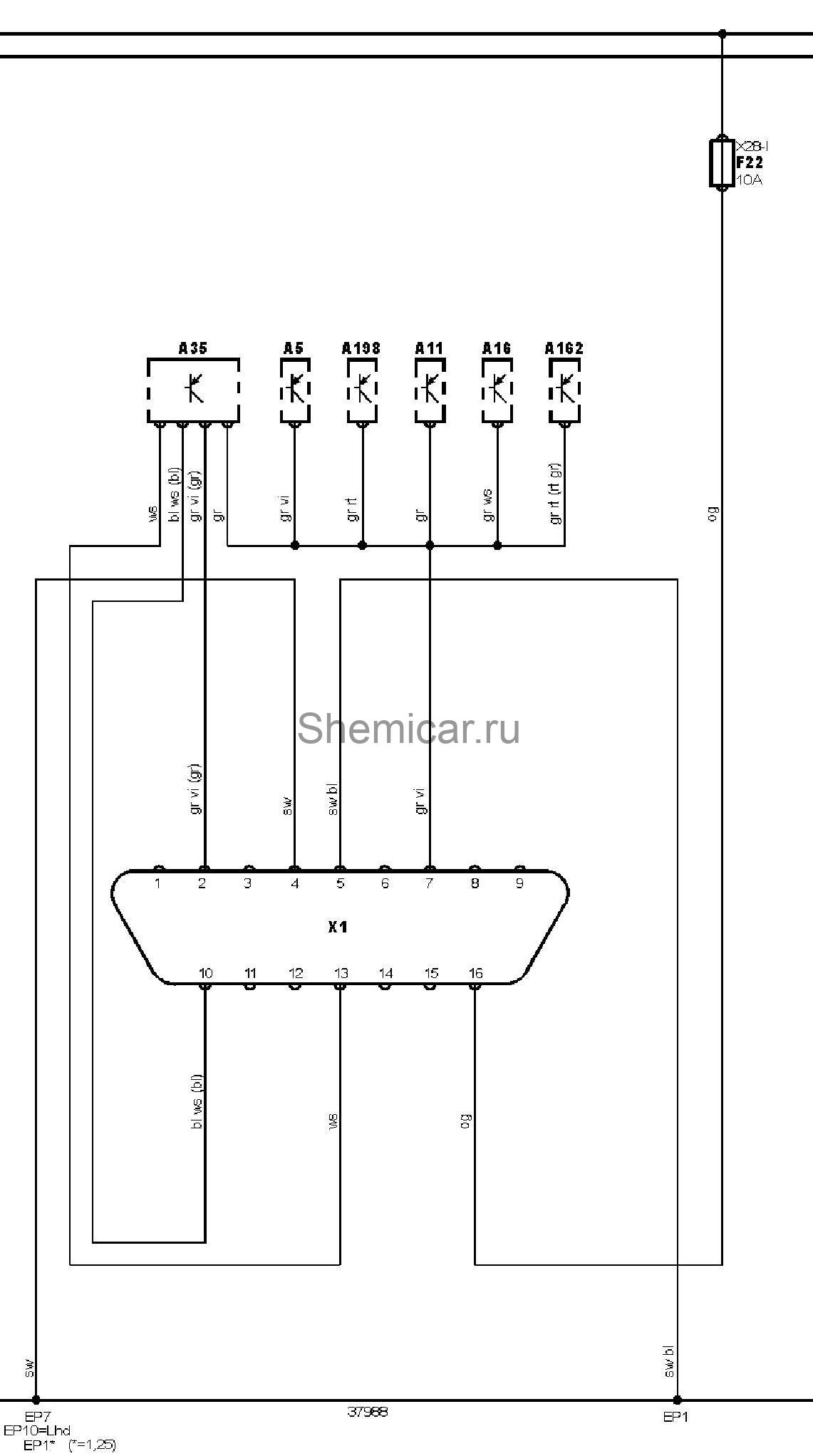

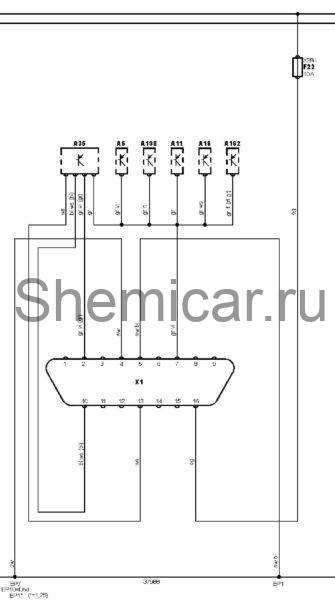

Электросхема диагностического разъема (DLC)

обозначения к электрической схеме Ford Courier

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Аудиосистема
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
A162	Электронный блок управления ABS
A198	Аудиосистема
EP1	Точка массы
EP10	Точка массы
EP7	Точка массы
F22	Предохранитель
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле

цвета проводов на схеме.
