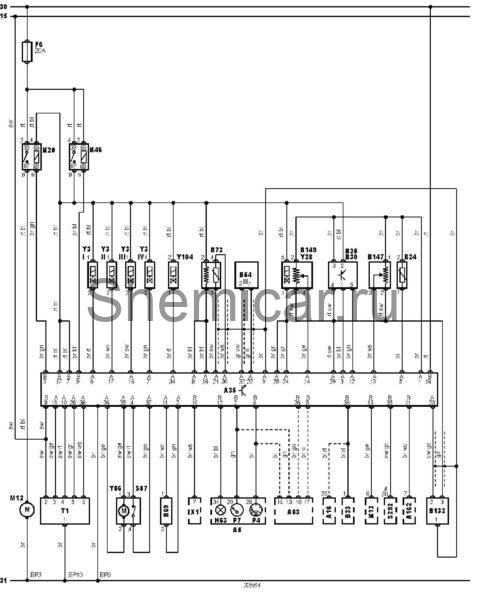

Электросхема двигателя X12XE Opel Astra-G

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

A162

Электронный блок управления иммобилайзером

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72

Подогреваемый кислородный датчик

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

B149

Датчик положения клапана системы рециркуляции ОГ (EGR)

F6

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K20

Реле топливного насоса

K46

Реле системы управления двигателем

M12

Топливныйнасос

P7

Тахометр

S57

Датчик полностью закрытого положения дроссельной заслонки

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y28

Э/м клапан системы рециркуляции ОГ (EGR)

Y56

Привод управления частотой вращения холостого хода

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
