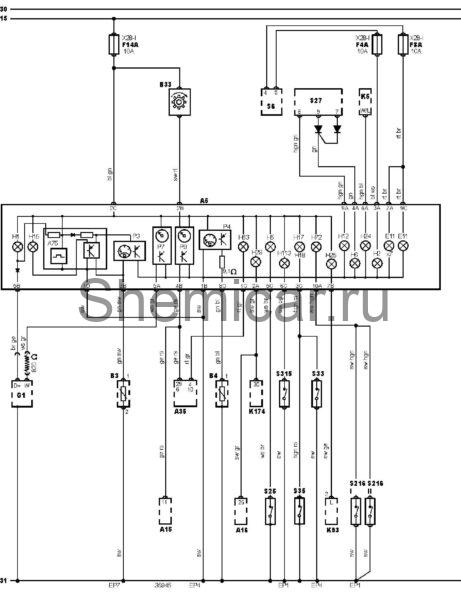

Электросхема приборной панели Land Rover Discovery

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A15

Блок управления системой поддержания скорости (круиз-контроль)

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A75

Блок управления комбинацией приборов

B3

Датчик указателя уровня топлива

B4

Датчик указателя температуры охлаждающей жидкости

B33

Датчик скорости автомобиля

EP1

Точка массы

EP4

Точка массы

EP7

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F14A

Предохранитель

F4A

Предохранитель

F8A

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H12

Индикатор включения аварийной сигнализации

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H24

Индикатор наличия прицепа

H25

Индикатор свечей накаливания

H29

Индикатор ABS

H63

Индикатор неисправности системы управления двигателем (MIL)

H72

Индикаторнеисправности трансмиссии

H113

Индикатор системы блокировки дифференциала

K5

Реле-прерыватель указателей поворота

K93

Реле таймера свечей накаливания

K174

Реле индикатораABS

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

S6

Комбинированный переключатель

S25

Датчик аварийного давления масла

S27

Выключатель аварийной сигнализации

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S216I

Датчик-выключатель по температуре рабочей жидкости трансмиссии

S216II

Датчик-выключатель по температуре рабочей жидкости трансмиссии

S315

Выключатель блокировки дифференциала (переднего или единственного)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
