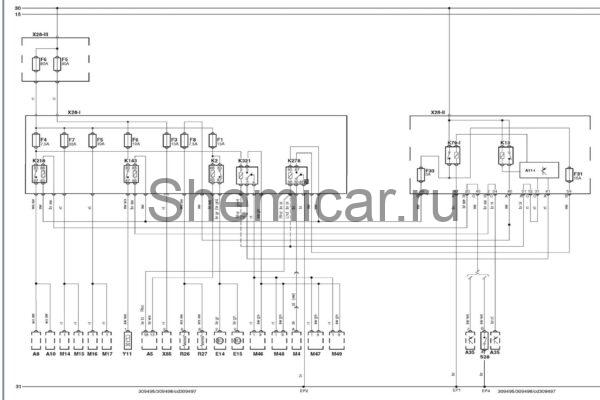

Электросхема питания- багажное отделение тип 3 Opel Astra-H

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A8

Левый задний фонарь в сборе

A10

Правый задний фонарь в сборе

A35

Электронный блок управления двигателем (ECM)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

F1

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F31

Предохранитель

F33

Предохранитель

K2

Реле противотуманных фар

K13

Реле обогревателя заднего стекла

K143

Реле электромагнитной муфты компрессора кондиционера

K218

Реле противотуманных фар

K278

Реле противотуманных фар

M4

Электродвигатель очистителя заднего стекла

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S28

Выключатель фонарей заднего хода

X85

Разъем подключения дополнительного оборудования

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
