Электросхема освещения салона тип 1 Ford Focus 1

Электрическая схема ламп освещения салона 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

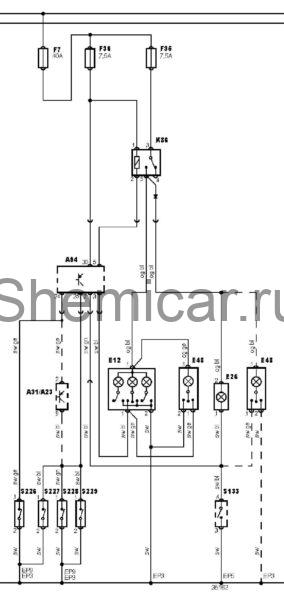

Электросхема ламп освещения салона

обозначения к электрической схеме Ford Focus

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A23	Блок управления противоугоннойсистемой
A31	Блок управления центральным замком
A94	Интегрированное реле/блок управления
EP3	Точка массы
EP5	Точка массы
EP9	Точка массы
E12	Лампа освещения салона (передняя)
E26	Лампа подсветки багажника / задней двери
E48	Лампа освещения салона (задняя левая или единственная)
F7	Предохранитель
F35	Предохранитель
F36	Предохранитель
K86	Реле лампы освещения салона
S133	Концевой выключатель багажника / задней двери
S226	Концевой выключатель двери водителя
S227	Концевой выключатель левой задней двери
S228	Концевой выключатель двери пассажира
S229	Концевой выключатель правой задней двери

цвета проводов на схеме.
