Электросхема Ford Focus 1 зеркала

Схема электрооборудования форд фокус 1.

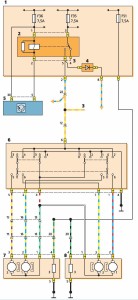

Схема включения электропривода и электрообог­рева наружных зеркал заднего вида

1 — основной монтажный блок (в салоне); 2 — реле временной задержки вы­ключения плафонов освещения салона; 3 — резерв; 4 — диод; 5 — блок временной задержки; 6 — переключатель зеркал зад­него вида (0 — исходное положение; 1 — подъем; 2 — опус­кание; 3 — перемещение влево; 4 — перемещение вправо; 5 — питание электродвигателей привода правого зеркала; 6 — питание электродвигателей привода левого зеркала); 7 — элект­ропривод правого зеркала (1 — электродвигатель перемещения зеркала по вертикали; 2 — электродвигатель перемещения зер­кала по горизонтали; 3 — элемент обогрева); 8 — электропривод левого зеркала (1 — электродвигатель перемещения зеркала по вертикали; 2 — электродвигатель перемещения зеркала по го­ризонтали; 3 — элемент обогрева)

цвета проводов на схеме.
