Электросхема мультимедиа-системы тип 2 Nissan Kubistar

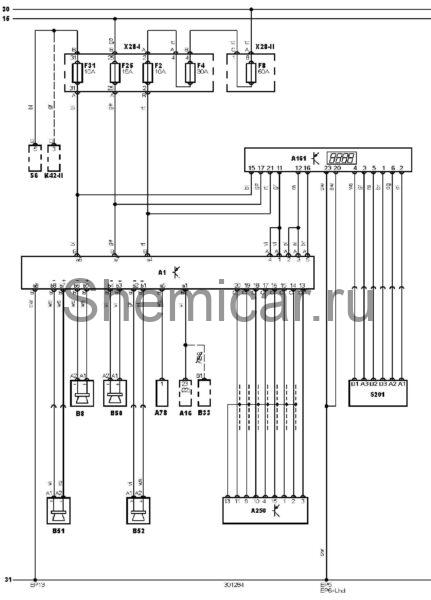

Электрическая схема мультимедиа- системы Nissan Kubistar 2003, 2004, 2005, 2006 года выпуска.

Электросхема мультимедиа- системы — RAD02/03/04/05/07 с CD- чейнджером.

обозначения к электрической схеме Nissan Kubistar

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A16	Электронный блок управления ABS
A78	Блок антенны
A161	Многофункциональный дисплей
A250	CD-чейнджер
B8	Динамик аудиосистемы, левый передний или единственный
B33	Датчик скорости автомобиля
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
EP13	Точка массы
EP5	Точка массы
EP6	Точка массы
F2	Предохранитель
F4	Предохранитель
F8	Предохранитель
F25	Предохранитель
F31	Предохранитель
K42-II	Реле 2 системы освещения в дневное время
S6	Комбинированный переключатель
S201	Пульт управления аудиосистемой
X28-I	Блок предохранителей/реле, приборная панель
X28-II	Блок предохранителей/реле, моторный отсек

цвета проводов на схеме.
