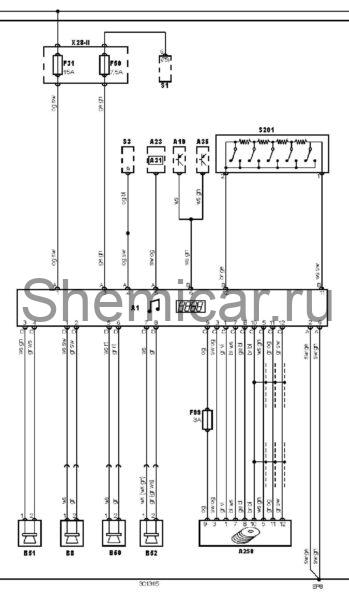

Электросхема мультимедиа- системы тип 1 Ford Focus 1

Электрическая схема мультимедиа — системы 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Электросхема мультимедиа- системы — С навигационной системой

обозначения к электрической схеме Ford Focus

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A19	Маршрутный компьютер
A23	Блок управления противоугоннойсистемой
A31	Блок управления центральным замком
A35	Электронный блок управления двигателем (ECM)
A250	CD-чейнджер
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
EP8	Точка массы
F31	Предохранитель
F50	Предохранитель
F99	Предохранитель
S1	Замок зажигания
S3	Выключатель фар
S201	Пульт управления аудиосистемой
X28-II	Блок предохранителей/реле 2

цвета проводов на схеме.
