Электросхема мультимедиа- системы тип 1 Ford Fiesta

Электрическая схема мультимедиа- системы 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

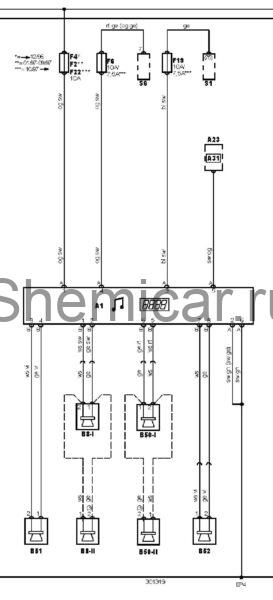

Электросхема мультимедиа- системы

обозначения к электрической схеме Ford Fiesta

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A23	Блок управления противоугоннойсистемой
A31	Блок управления центральным замком
B8-I	Динамик аудиосистемы, левый передний или единственный 1
B8-II	Динамик аудиосистемы, левый передний или единственный 2
B50-I	Динамик аудиосистемы, правый передний 1
B50-II	Динамик аудиосистемы, правый передний2
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
EP4	Точка массы
F2	Предохранитель
F4	Предохранитель
F6	Предохранитель
F19	Предохранитель
F22	Предохранитель
S1	Замок зажигания
S6	Комбинированный переключатель

цвета проводов на схеме.
