Электросхема звукового сигнала тип 1 Ford Fiesta

Электрическая схема звукового сигнала 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

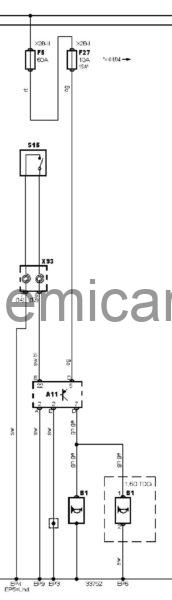

Электросхема звукового сигнала

обозначения к электрической схеме Ford Fiesta

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
B1	Звуковой сигнал
EP3	Точка массы
EP4	Точка массы
EP5	Точка массы
EP6	Точка массы
EP9	Точка массы
F5	Предохранитель
F27	Предохранитель
S15	Выключатель звукового сигнала
X28-I	Блок предохранителей/реле, приборная панель
X28-II	Блок предохранителей/реле, моторный отсек
X93	Спиральный провод(SRS)

цвета проводов на схеме.
