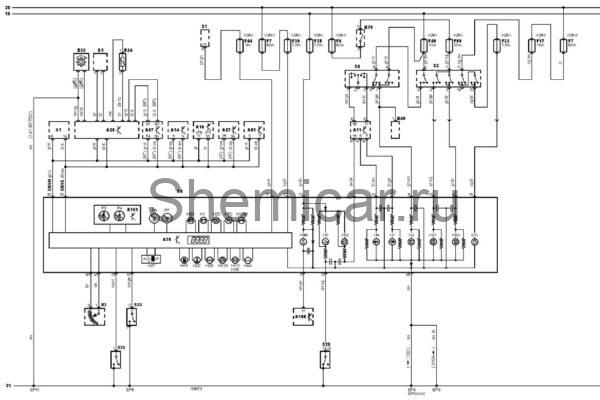

Электросхема приборной панели тип 1 Ford Fiesta

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A14

Блок управления переключением передач

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A81

Блок управления усилителем рулевого управления

A161

Многофункциональный дисплей

A198

Электронный блок управления SRS

B3

Датчик указателя уровня топлива

B24

Датчик температуры охлаждающей жидкости

B33

Датчик скорости автомобиля

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP11

Точка массы

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F6

Предохранитель

F7

Предохранитель

F17

Предохранитель

F20

Предохранитель

F33

Предохранитель

F38

Предохранитель

F40

Предохранитель

F44

Предохранитель

F50

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H22

Индикатор высокой температуры охлаждающей жидкости

H25

Индикатор свечей накаливания

H27

Индикатор(ы) системы переключения передач

H29

Индикатор ABS

H44

Индикатор повышающей передачи

H52

Индикатор открытой двери (левой двери или единственный)

H63

Индикатор неисправности системы управления двигателем (MIL)

H70

Индикатор системы поддержания скорости (круиз-контроля)

H98

Индикатор SRS

H109

Индикатор иммобилайзера

H121

Индикатор системы курсовой устойчивости (ESP)

K40

Реле дальнего света фар

K79

Реле основных цепейзажигания

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

S1

Замок зажигания

S3

Выключатель фар

S6

Комбинированный переключатель

S25

Датчик аварийного давления масла

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
