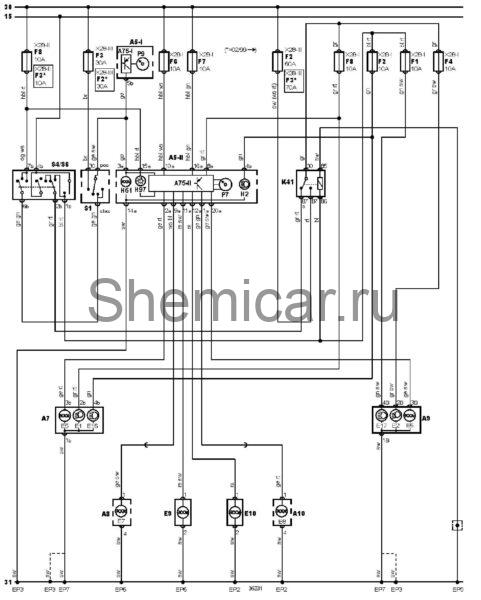

Электросхема ламп внешнего освещения 3 Alfa Romeo 156

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5-I

Комбинация приборов

A5-II

Комбинация приборов

A7

Левая фара в сборе

A8

Левый задний фонарь в сборе

A9

Правая фара в сборе

A10

Правый задний фонарь в сборе

A75-I

Блок управления комбинацией приборов

A75-II

Блок управления комбинацией приборов

EP2

Точка массы

EP3

Точка массы

EP5

Точка массы

EP6

Точка массы

EP7

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E16

Лампа дополнительной фары (левой)

E17

Лампа правой фары

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

H2

Индикатор включения дальнего света фар

H51

Индикатор предупреждения о невыключенных габаритах

H97

Индикатор неисправности ламп

K41

Реле ближнего света фар

P7

Тахометр

P9

Спидометр

S1

Замок зажигания

S4

Переключатель света фар

S6

Комбинированный переключатель

X28-I

Блок предохранителей/реле — приборная панель 1

X28-II

Блок предохранителей/реле — приборная панель 2

X28-III

Блок предохранителей/реле — моторный отсек 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
