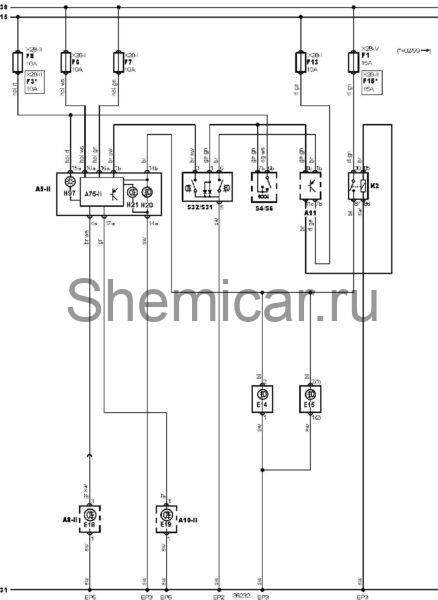

Электросхема ламп внешнего освещения 2 Alfa Romeo 156

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5-II

Комбинация приборов

A8-II

Левый задний фонарь в сборе

A10-II

Правый задний фонарь в сборе

A11

Многофункциональный блок управления

A75-II

Блок управления комбинацией приборов

EP2

Точка массы

EP3

Точка массы

EP6

Точка массы

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

F1

Предохранитель

F3

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F13

Предохранитель

F15

Предохранитель

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H97

Индикатор неисправности ламп

K2

Реле противотуманных фар

S4

Переключатель света фар

S6

Комбинированный переключатель

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

X28-I

Блок предохранителей/реле — приборная панель 1

X28-II

Блок предохранителей/реле — приборная панель 2

X28-V

Блок предохранителей/реле — приборная панель 3

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
