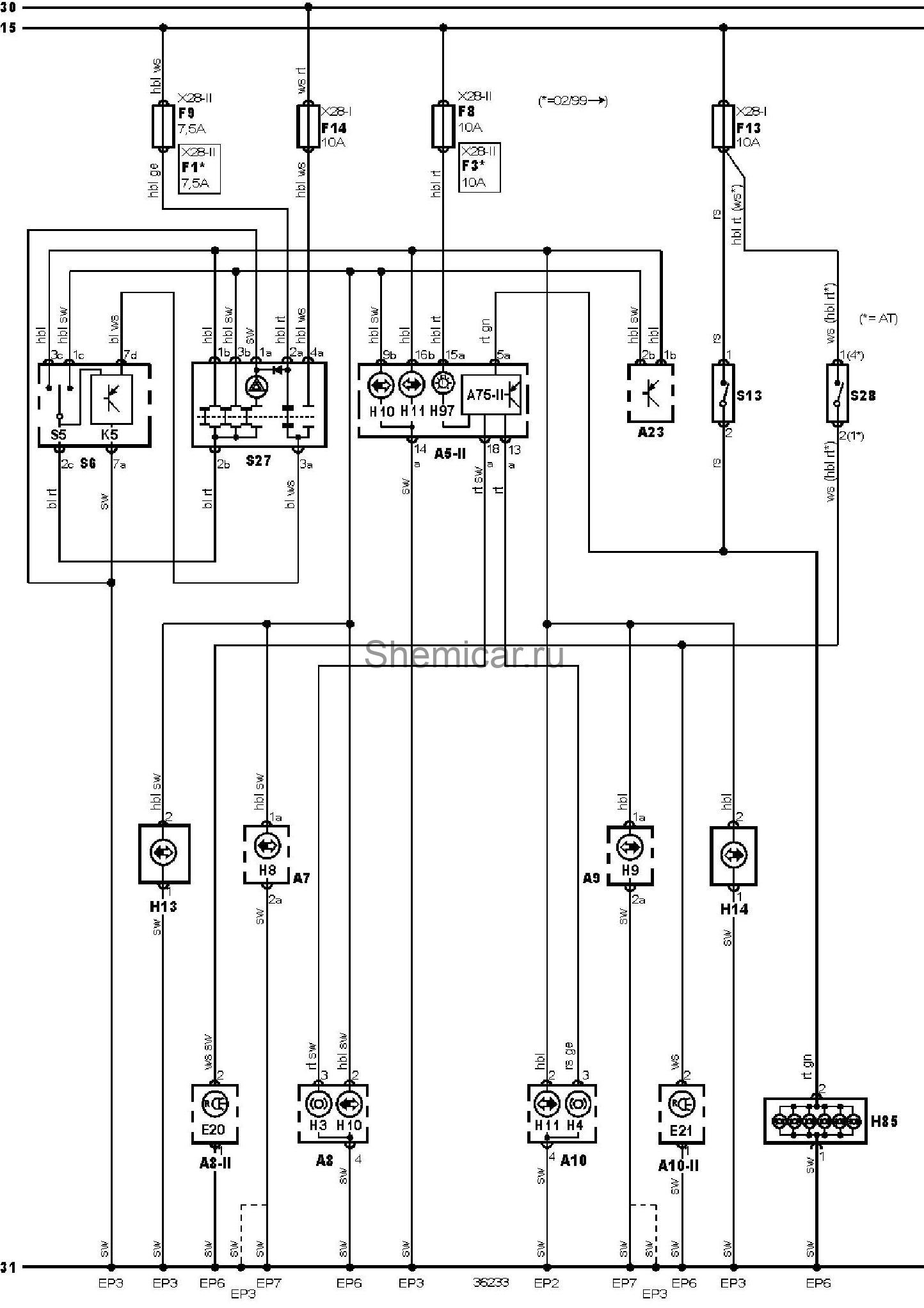

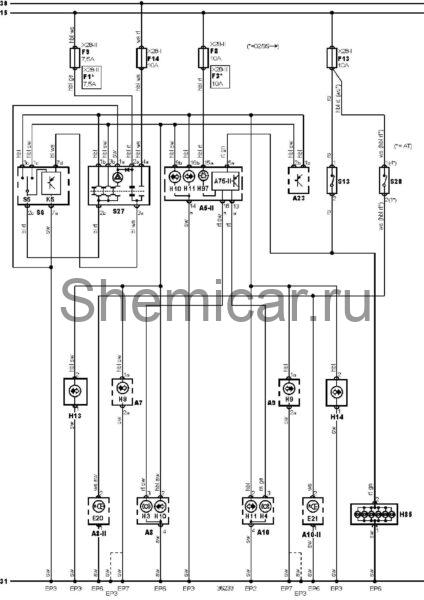

Электросхема ламп внешнего освещения 1 Alfa Romeo 156

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5-II

Комбинация приборов

A7

Левая фара в сборе

A8

Левый задний фонарь в сборе

A8-II

Левый задний фонарь в сборе

A9

Правая фара в сборе

A10

Правый задний фонарь в сборе

A10-II

Правый задний фонарь в сборе

A23

Блок управления противоугонной системой

A75-II

Блок управления комбинацией приборов

EP2

Точка массы

EP3

Точка массы

EP6

Точка массы

EP7

Точка массы

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F1

Предохранитель

F3

Предохранитель

F8

Предохранитель

F9

Предохранитель

F13

Предохранитель

F14

Предохранитель

H3

Лампа левого стоп-сигнала

H4

Лампа правого стоп-сигнала

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

H85

Лампа центрального стоп-сигнала

H97

Индикатор неисправности ламп

K5

Реле-прерыватель указателей поворота

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

X28-I

Блок предохранителей/реле — приборная панель 1

X28-II

Блок предохранителей/реле — приборная панель 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
