Электросхема кондиционера тип 2 Mazda 6 02-07

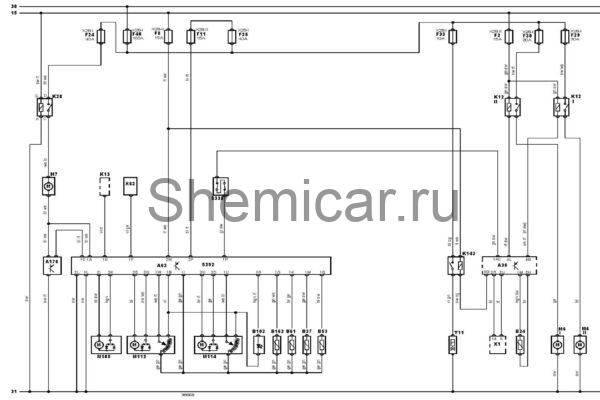

Электрическая схема кондиционера Mazda 6 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
Электросхема кондиционера — Автоматическое управление температурой.
обозначения к электрической схеме Mazda 6
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем |
A63 | Электронный блок управления кондиционером |
A176 | Блок управления электродвигателем вентилятора кондиционера/отопителя |
B24 | Датчик температуры охлаждающей жидкости |
B37 | Датчик температуры воздуха в салоне |
B53 | Датчик температуры за испарителем |
B61 | Датчик температуры окружающего воздуха |
B102 | Датчик солнечного света (система кондиционирования) |
B162 | Датчик температуры радиатора отопителя |
F2 | Предохранитель |
F8 | Предохранитель |
F11 | Предохранитель |
F24 | Предохранитель |
F25 | Предохранитель |
F29 | Предохранитель |
F30 | Предохранитель |
F33 | Предохранитель |
F40 | Предохранитель |
K12 | Реле электродвигателя вентилятора системы охлаждения |
K13 | Реле обогревателя заднего стекла |
K28 | Реле электродвигателя вентилятора отопителя |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
M112 | Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель) |
M114 | Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель) |
S292 | Панель управления кондиционером/отопителем |
S338 | Двойной датчик-выключатель по давлению хладагента в системе кондиционирования |
X1 | Диагностический разъем (DLC) |
X28-I | Блок предохранителей/реле, моторный отсек 1 |
X28-II | Блок предохранителей/реле, приборная панель 1 |
X62 | Диагностический разъем кондиционера |
Y11 | Электромагнитная муфта компрессора кондиционера |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
