Электросхема АБС тип 2 Mazda 6 07-13

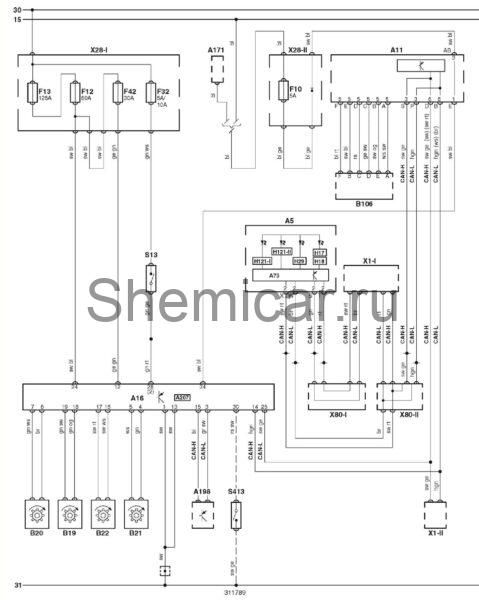

Электрическая схема АБС Mazda 6 2010, 2011, 2012, 2013 года выпуска.
Электросхема АБС — Teves ABS/ TCS/ ESP (2010-).
обозначения к электрической схеме Mazda 6
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A11 | Многофункциональный блок управления |
A16 | Электронный блок управления ABS |
A75 | Блок управления комбинацией приборов |
A171 | Блок реле |
A198 | Электронный блок управления SRS |
A207 | Блок управления ESP (система поддержания курсовой устойчивости) |
B19 | Датчик частоты вращения левого переднего колеса |
B20 | Датчик частоты вращения правого переднего колеса |
B21 | Датчик частоты вращения левого заднего колеса |
B22 | Датчик частоты вращения правого заднего колеса |
B106 | Датчик положения рулевого колеса |
CAN-H | Шина данных CAN — высокий уровень |
CAN-L | Шина данных CAN — низкийуровень |
F10 | Предохранитель |
F12 | Предохранитель |
F13 | Предохранитель |
F32 | Предохранитель |
F42 | Предохранитель |
H17 | Индикатор включения стояночного тормоза |
H18 | Индикатор низкого уровня тормозной жидкости |
H29 | Индикатор ABS |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S413 | Выключатель системы курсовой устойчивости (ESP) |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
