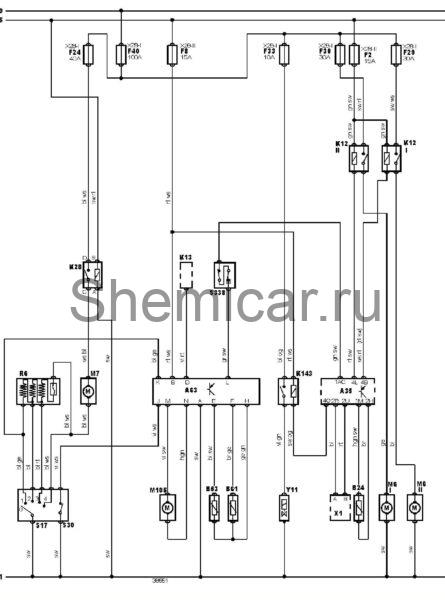

Электросхема кондиционера тип 1 Mazda 6 02-07
Электрическая схема кондиционера Mazda 6 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
Электросхема кондиционера — Ручное управление температурой.
обозначения к электрической схеме Mazda 6
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем |
A63 | Электронный блок управления кондиционером |
B24 | Датчик температуры охлаждающей жидкости |
B53 | Датчик температуры за испарителем |
B61 | Датчик температуры окружающего воздуха |
F2 | Предохранитель |
F8 | Предохранитель |
F24 | Предохранитель |
F29 | Предохранитель |
F30 | Предохранитель |
F33 | Предохранитель |
F40 | Предохранитель |
K12 | Реле электродвигателя вентилятора системы охлаждения |
K13 | Реле обогревателя заднего стекла |
K28 | Реле электродвигателя вентилятора отопителя |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
R6 | Резистор электродвигателя вентилятора отопителя |
S17 | Выключатель электродвигателя вентилятора кондиционера/отопителя |
S30 | Выключатель обогревателя заднего стекла |
S338 | Двойной датчик-выключатель по давлению хладагента в системе кондиционирования |
X1 | Диагностический разъем (DLC) |
X28-I | Блок предохранителей/реле, моторный отсек 1 |
X28-II | Блок предохранителей/реле, приборная панель 1 |
Y11 | Электромагнитная муфта компрессора кондиционера |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
