Электросхема кондиционера тип 2 BMW 7 E65

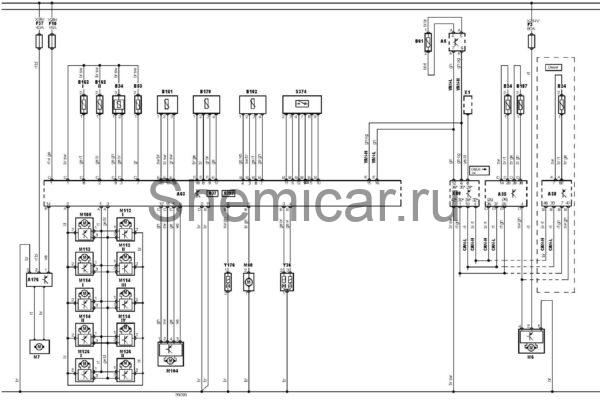

Электрическая схема кондиционера BMW 7 E65/66 2002, 2003, 2004, 2005 года выпуска.
Электросхема кондиционера — Четырех- зонная
обозначения к электрической схеме BMW 7 E65/66
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем |
A63 | Электронный блок управления кондиционером |
A176 | Блок управления электродвигателем вентилятора кондиционера/отопителя |
B24 | Датчик температуры охлаждающей жидкости |
B34 | Датчик температуры на выходе из отопителя |
B37 | Датчик температуры воздуха в салоне |
B53 | Датчик температуры за испарителем |
B61 | Датчик температуры окружающего воздуха |
B102 | Датчик солнечного света (система кондиционирования) |
B161 | Датчик давления хладагента системы кондиционирования |
B162 | Датчик температуры радиатора отопителя |
B170 | Датчик чистоты воздуха, поступающего в отопитель |
B187 | Датчик температуры электродвигателя вентилятора системы охлаждения |
CAN-H | Контроллер (шина передачи данных) — высокая скорость |
CAN-L | Контроллер (шина передачи данных) — низкая скорость |
F3 | Предохранитель |
F10 | Предохранитель |
F37 | Предохранитель |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M50 | Электродвигатель насоса системы охлаждения |
M104 | Электродвигатель привода заслонки забора входящего воздуха кондиционера/отопителя |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
M112 | Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель) |
M113 | Электродвигатель привода заслонки обдува стекол |
M114 | Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель) |
M126 | Электродвигатель привода заслонки подачи воздуха к ногам |
S292 | Панель управления кондиционером/отопителем |
S374 | Панель управления кондиционером/отопителем, сзади |
VAN-H | Шина данных VAN — высокая скорость |
VAN-L | Шина данных VAN — низкая скорость |
X1 | Диагностический разъем (DLC) |
X28-I | Блок предохранителей/реле, приборная панель — за вещевым ящиком |
X28-IV | Блок предохранителей/реле, моторный отсек 2 |
X80 | Разъем шины данных |
Y36 | Клапан регулятора охлаждающей жидкости в отопителе |
Y176 | Э/м клапан регулировки рабочего объема компрессора кондиционера |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
