Электросхема кондиционера тип 2 Audi Coupe
Электросхема кондиционера Audi Coupe 1991, 1992, 1993, 1994, 1995, 1996 года выпуска.

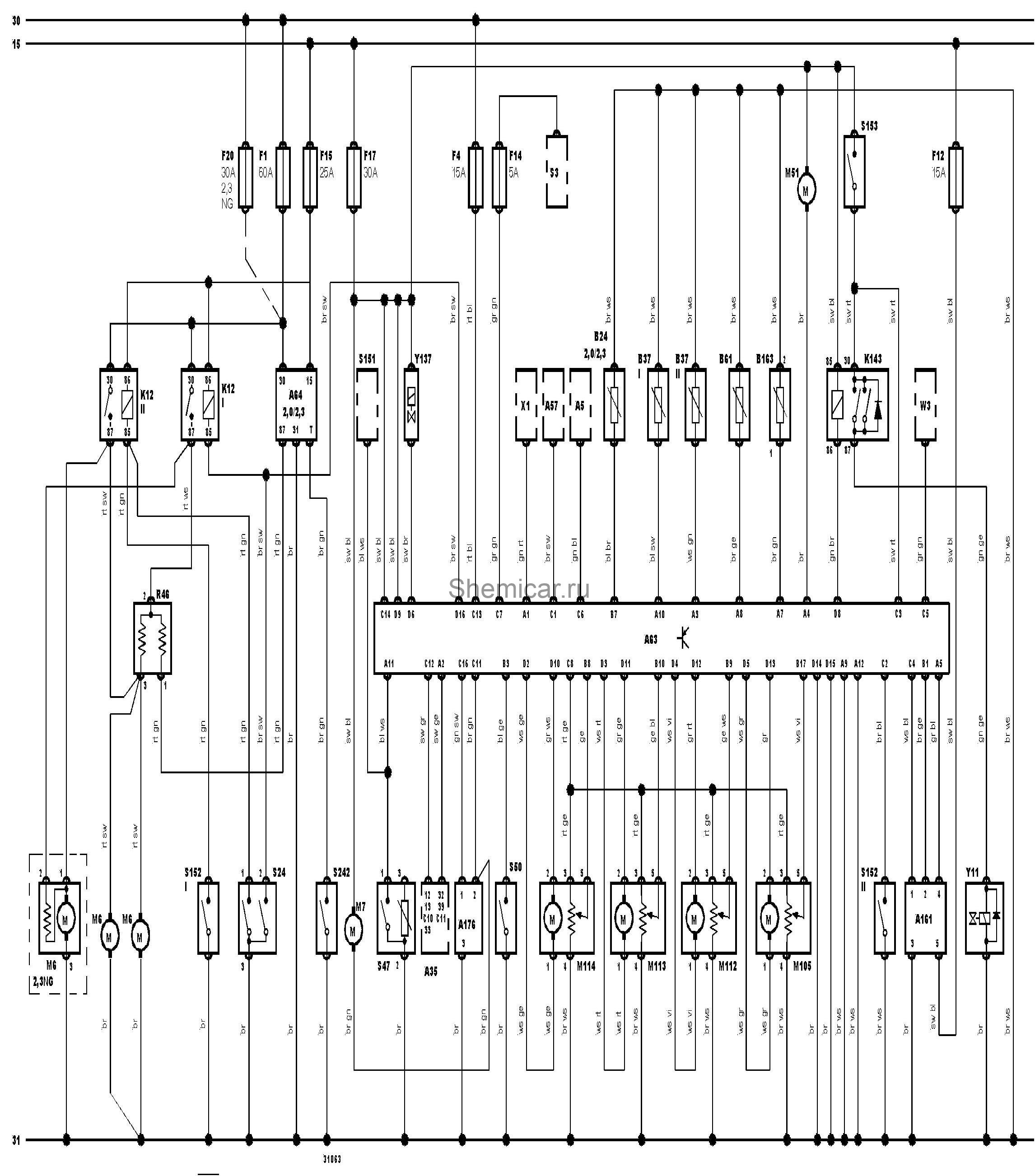

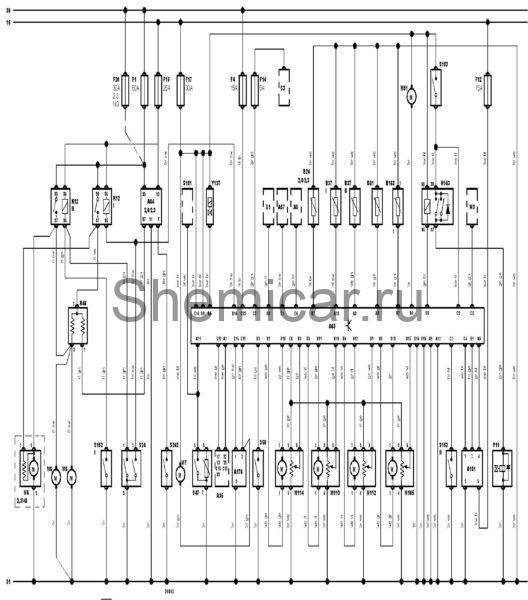

Электросхема кондиционера- автоматическое управление температурой
обозначения к электрической схеме Audi Coupe
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем |
A57 | Электронный блок управления КПП |
A63 | Электронный блок управления кондиционером |
A64 | Блок управления таймером электродвигателя вентилятора системы охлаждения |
A161 | Многофункциональный дисплей |
A176 | Блок управления электродвигателем вентилятора кондиционера/отопителя |
B24 | Датчик температуры охлаждающей жидкости |
B37I | Датчик температуры воздуха в салоне |
B37II | Датчик температуры воздуха в салоне |
B61 | Датчик температуры окружающего воздуха |
B163 | Датчик температуры воздуха на впуске (кондиционер/отопитель) |
F1 | Предохранитель |
F4 | Предохранитель |
F12 | Предохранитель |
F14 | Предохранитель |
F15 | Предохранитель |
F17 | Предохранитель |
F20 | Предохранитель |
K12I | Реле электродвигателя вентилятора системы охлаждения |
K12II | Реле электродвигателя вентилятора системы охлаждения |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M51 | Вентилятор датчика температуры воздуха в салоне |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
M112 | Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель) |
M113 | Электродвигатель привода заслонки обдува стекол |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
