Электросхема ABS тип 2 Audi Coupe
Электросхема ABS Audi Coupe 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 года выпуска.

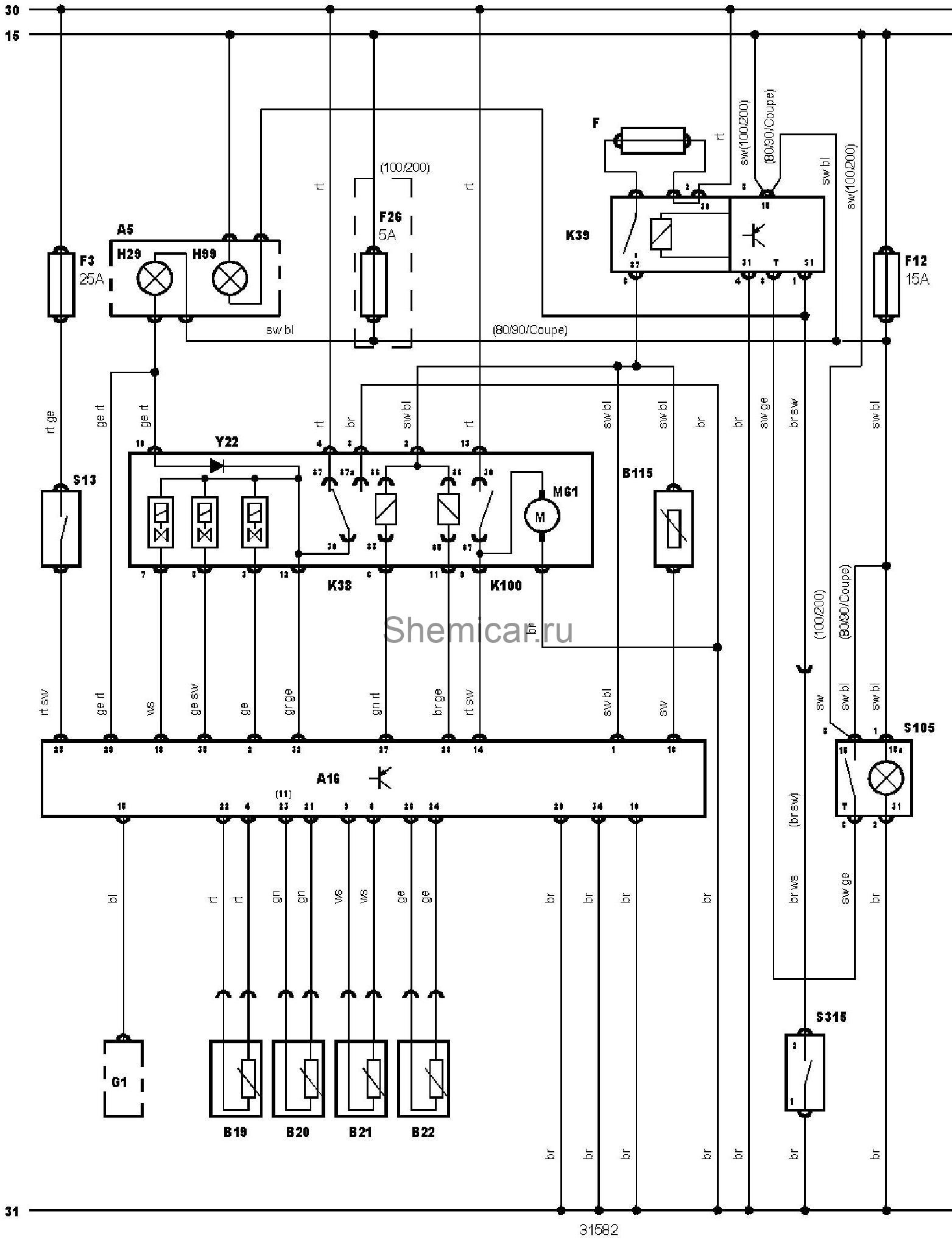

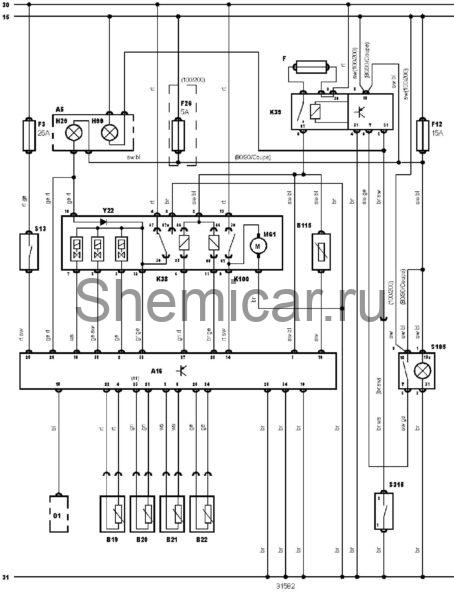

Электросхема ABS с EDL
обозначения к электрической схеме Audi Coupe
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A16 | Электронный блок управления |
B19 | Датчик частоты вращения левого переднего колеса |
B20 | Датчик частоты вращения правого переднего колеса |
B21 | Датчик частоты вращения левого заднего колеса |
B22 | Датчик частоты вращения правого заднего колеса |
B115 | Датчик ускорения |
F | Предохранитель |
F3 | Предохранитель |
F12 | Предохранитель |
F26 | Предохранитель |
G1 | Г енератор |
H29 | Индикатор ABS |
H99 | Индикатор электронного управления блокировкой дифференциала (EDL) |
K38 | Реле системы |
K39 | Реле защиты от перегрузки |
K100 | Реле электродвигателя насоса |
M61 | Электродвигатель насоса |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S105 | Главный выключатель ABS |
S315 | Выключатель электронного управления блокировкой дифференциала (EDL) |
Y22 | Модулятор давления |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
