Электросхема двигателя Audi Coupe
Электросхема двигателя Audi Coupe 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 года выпуска.

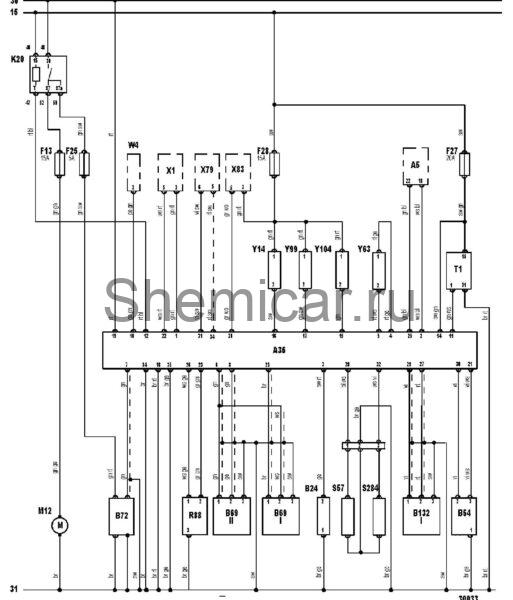

Электросхема двигателя
обозначения к электрической схеме Audi Coupe
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем |
B24 | Датчик температуры охлаждающей жидкости |
B54 | Датчик положения коленчатого вала |
B69I | Датчик детонации |
B69II | Датчик детонации |
B72 | Подогреваемый кислородный датчик |
B132I | Датчик положенияраспределительного вала |
F13 | Предохранитель |
F25 | Предохранитель |
F27 | Предохранитель |
F28 | Предохранитель |
K20 | Реле топливногонасоса |
M12 | Топливныйнасос |
R88 | Датчик расхода воздуха (VAF) |
S57 | Датчик полностью закрытого положения дроссельной заслонки |
S284 | Датчик полностью открытого положения дроссельной заслонки |
T1 | Катушка зажигания |
W4 | Запасной провод (жгут проводов) нижней защитной панели |
X1 | Диагностический разъем (DLC) |
X79 | Разъем АКПП |
X83 | Разъем кодировки (электронный блок управления) |
Y14 | Форсунка холодного пуска |
Y63 | Регулятор давления топлива |
Y99 | Клапан управления перепуском воздуха на холостом ходу |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
