Электросхема кондиционера Ford Granada
Электрическая схема кондиционера автомобиля Ford Granada/ Scorpio 1992, 1993 года выпуска.

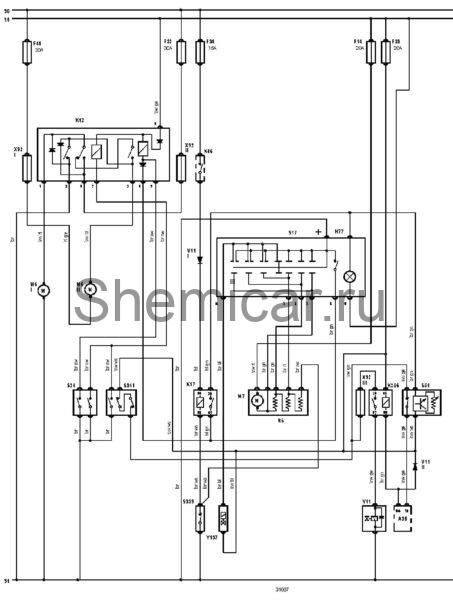

Электросхема кондиционера (1992-).
обозначения к электрической схеме Ford Granada/ Scorpio
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем |
F14 | Предохранитель |
F32 | Предохранитель |
F33 | Предохранитель |
F34 | Предохранитель |
F44 | Предохранитель |
H77 | Индикатор включения кондиционера |
K12 | Реле электродвигателя вентилятора системы охлаждения |
K17 | Реле кондиционера |
K46 | Реле системы управления двигателем |
K256 | Реле полного открытия дроссельной заслонки |
M6 I | Электродвигатель вентилятора системы охлаждения |
M6 II | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
R6 | Резистор электродвигателя вентилятора отопителя |
S17 | Выключатель электродвигателя вентилятора кондиционера/отопителя |
S24 | Датчик-выключатель электродвигателя вентилятора системы охлаждения по температуре охлаждающей жидкости |
S51 | Датчик-выключатель по температуре испарителя кондиционера |
S339 | Переключатель заслонок направления потоков воздуха (кондиционер/отопитель) |
S341 | Тройной датчик-выключатель по давлению хладагента в системе кондиционирования |
V11 I | Диод кондиционера |
V11 II | Диод кондиционера |
X92I | Разъем (джампер) |
X92II | Разъем (джампер) |
X92III | Разъем (джампер) |
Y11 | Электромагнитная муфта компрессора кондиционера |
Y137 | Электромагнитный клапан привода заслонки забора воздуха (кондиционер/отопитель) |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
