Электросхема двигателя N9B тип 2 Ford Granada
Электрическая схема двигателя автомобиля Ford Granada/ Scorpio 1992, 1993 года выпуска.

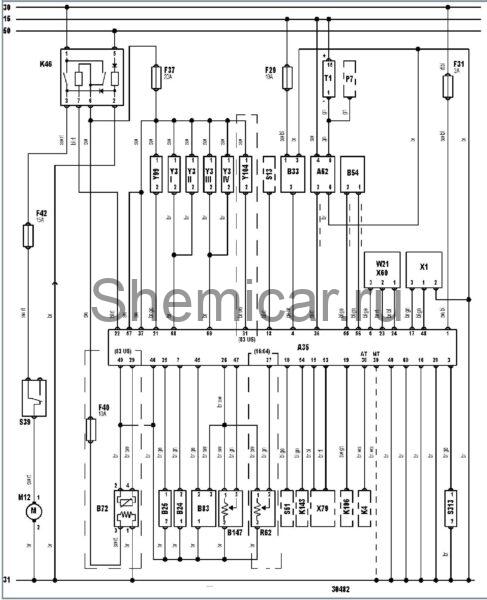

Электросхема системы управления двигателем N9B: Ford EEC IV (1992-) — 2.0 литра.
обозначения к электрической схеме Ford Granada/ Scorpio
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
50 | Замок зажигания — сигнал запуска |
A35 | Электронный блок управления двигателем |
A52 | Коммутатор системы зажигания |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B33 | Датчик скорости автомобиля |
B54 | Датчик положения коленчатого вала |
B72 | Подогреваемый кислородный датчик |
B83 | Датчик абсолютного давления воздуха во впускном коллекторе |
B147 | Датчик положения дроссельной заслонки |
F29 | Предохранитель |
F31 | Предохранитель |
F37 | Предохранитель |
F40 | Предохранитель |
F42 | Предохранитель |
K4 | Реле стартера |
K46 | Реле системы управления двигателем |
K106 | Реле режима kick-down |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M12 | Топливныйнасос |
P7 | Тахометр |
R62 | Резистор регулировки СО |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S39 | Инерционный выключатель отсечки подачи топлива |
S51 | Датчик-выключатель по температуре за испарителем |
S313 | Датчик-выключатель по температуре топлива |
T1 | Катушка зажигания |
W21 | Октан-корректор |
X1 | Диагностический разъем (DLC) |
X60 | Разъем регулировки частоты вращения холостого хода |
X79 | Разъем АКПП |
Y3I | Форсунка |
Y3II | Форсунка |
Y3III | Форсунка |
Y3IV | Форсунка |
Y99 | Клапан управления перепуском воздуха на холостом ходу |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
