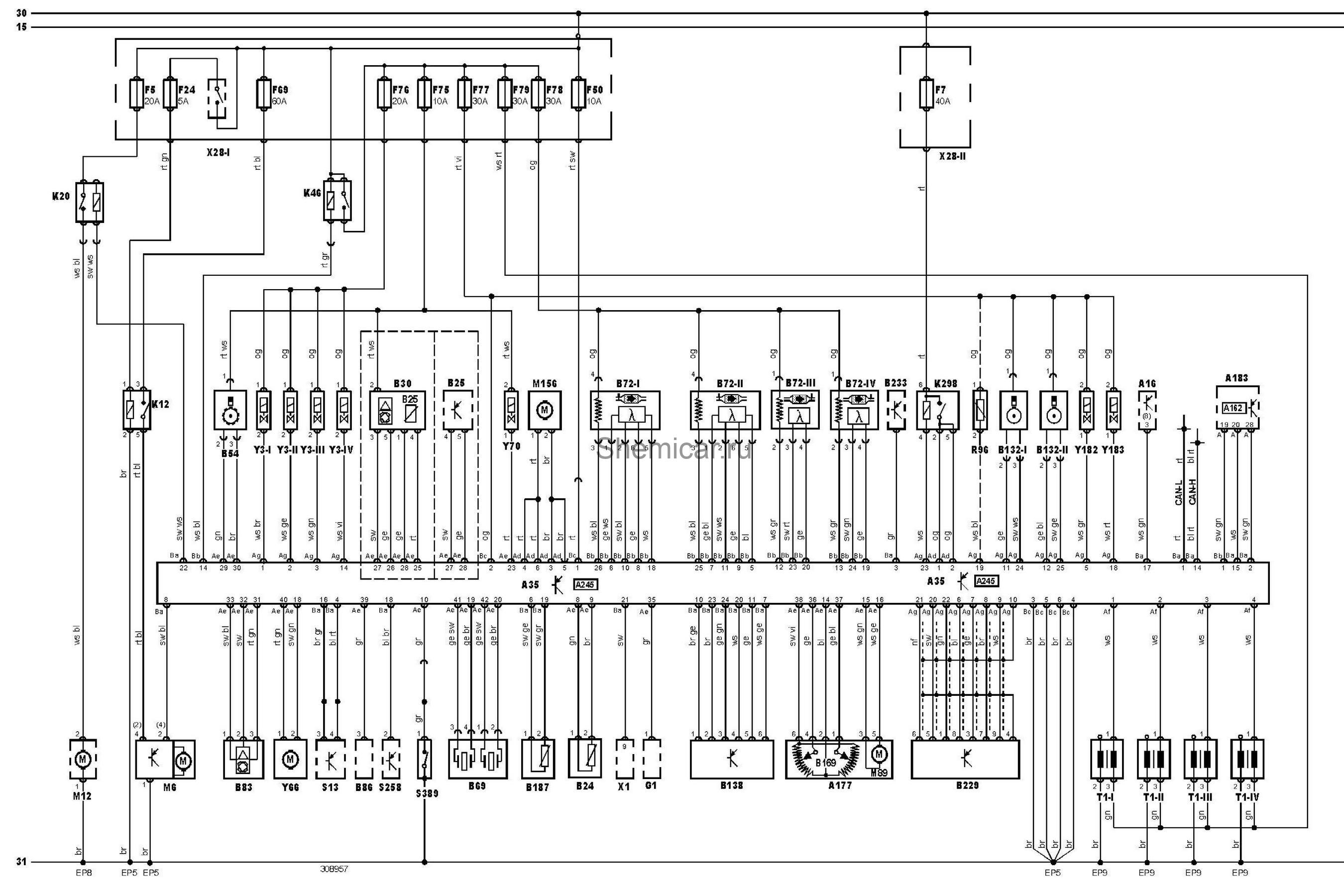

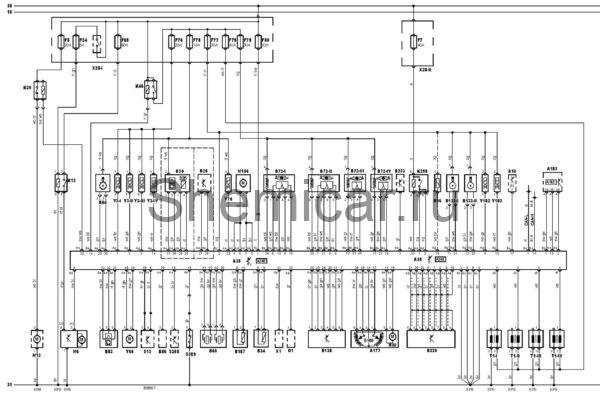

Электросхема двигателя N46TB20ВD BMW 3 E90

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A162

Электронный блок управления иммобилайзером

A177

Блок управления дроссельной заслонкой

A183

Блок управления замком зажигания

A245

Блок управления высотой подъема клапана

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B83

Датчик абсолютного давления во впускном коллекторе

B86

Датчик уровня моторного масла

B138

Датчик положения педали акселератора

B169

Датчик положения электродвигателя привода дроссельной заслонки

B187

Датчик температуры электродвигателя вентилятора системы охлаждения

B229

Датчик высоты подъема клапана, впуск

B233

Датчик состояния аккумуляторной батареи

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP5

Точка массы

EP8

Точка массы

EP9

Точка массы

F5

Предохранитель

F7

Предохранитель

F24

Предохранитель

F50

Предохранитель

F69

Предохранитель

F75

Предохранитель

F76

Предохранитель

F77

Предохранитель

F78

Предохранитель

F79

Предохранитель

G1

Г енератор

K12

Реле электродвигателя вентилятора системы охлаждения

K20

Реле топливногонасоса

K46

Реле системы управления двигателем

K298

Реле блока управления высотой подъема клапана

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M89

Электродвигатель привода дроссельной заслонки

M156

Электродвигатель управления высотой подъема клапана, впуск

R96

Термостат системы охлаждения

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S258

Концевой выключатель (датчик положения) педали сцепления

S389

Датчик аварийного давления моторного масла

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек

Y3

Форсунка

Y66

Привод заслонки системы подачи воздуха

Y70

Клапан вентиляции топливного бака

Y182

Привод системы изменения фаз газораспределения, впуск

Y183

Привод системы изменения фаз газораспределения, выпуск

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
