Электросхема подушек безопасности тип 2 Ford Courier

Электрическая схема подушек безопасности 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

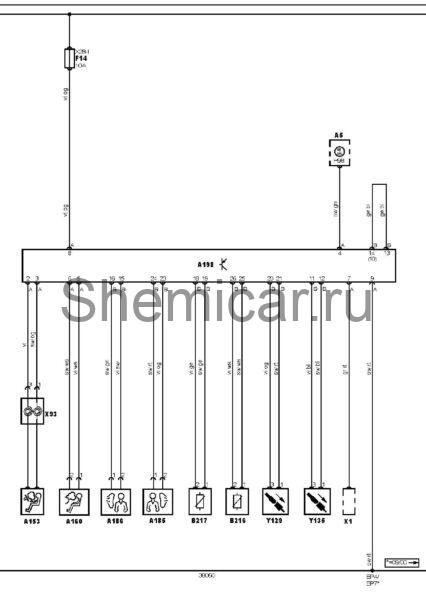

Электросхема подушек безопасности

обозначения к электрической схеме Ford Courier

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
A185	Аудиосистема
A186	Аудиосистема
A198	Аудиосистема
B216	Датчик частоты вращения левого заднего колеса (ABS)
B217	Датчик частоты вращения левого заднего колеса (ABS)
EP4	Точка массы
EP7	Точка массы
F14	Предохранитель
H98	Индикатор SRS
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле
X93	Спиральный провод(SRS)
Y129	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя

цвета проводов на схеме.
