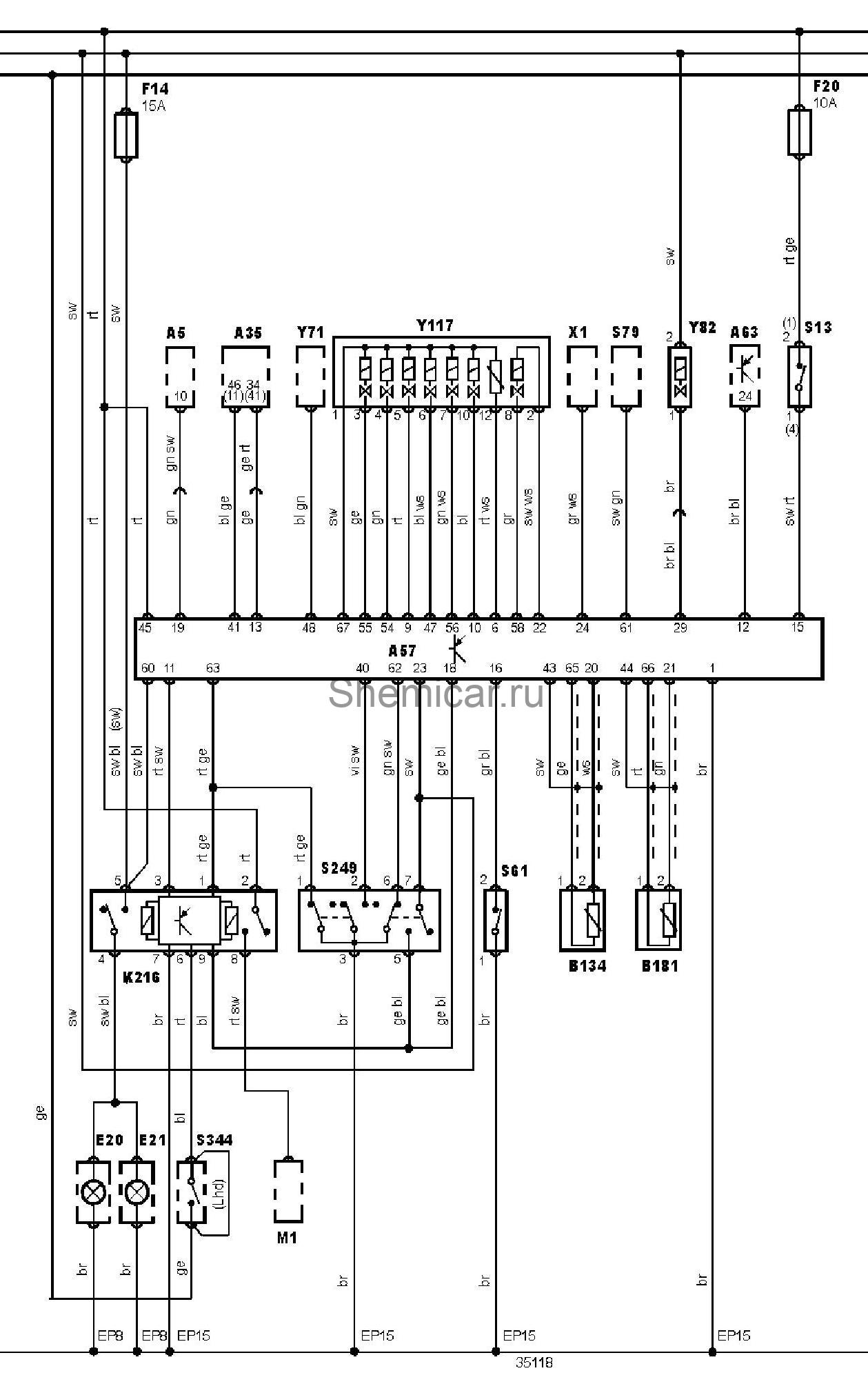

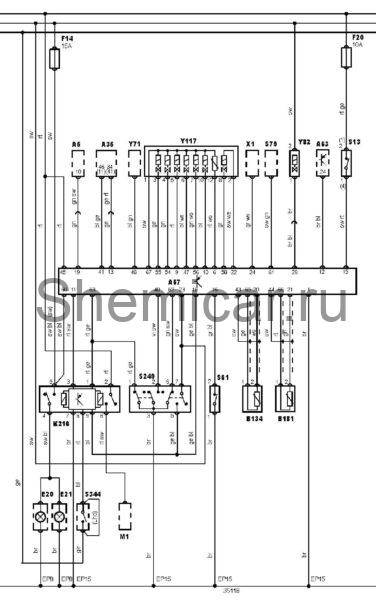

Электросхема АКПП тип 1 Ford Galaxy 1

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

B134

Датчик скорости автомобиля (трансмиссия)

B181

Датчик частоты вращения вала турбинного колеса

EP15

Точка массы

EP8

Точка массы

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F14

Предохранитель

F20

Предохранитель

K216

Реле системы управления трансмиссией

M1

Стартер

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S61

Выключатель режима kick-down

S79

Главный выключатель системы поддержания скорости (круиз-контроль)

S249

Датчик положения селектора

S344

Выключатель запрещения запуска

X1

Диагностический разъем (DLC)

Y71

Привод блокировки дифференциала

Y82

Привод блокировки селектора трансмиссии

Y117

Блок клапанов трансмиссии

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
