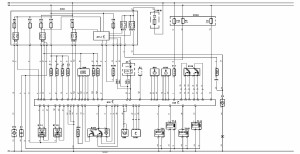

Электросхема Nissan Note двигатель
Схема электрооборудования ниссан ноут.
Система двигателя HR16DE.
для увеличения нажмите на изображении, затем крестик справа внизу.
обозначения на электросхеме.
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A11-I | Многофункциональный блок управления 1 |
A35 | Электронный блок управления двигателем |
A52-I | Коммутатор системы зажигания 1 |
A52-II | Коммутатор системы зажигания 2 |
A52-III | Коммутатор системы зажигания 3 |
A52-IV | Коммутатор системы зажигания 4 |
A75 | Блок управления комбинацией приборов |
A177 | Блок управления дроссельной заслонкой |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B30 | Датчик расхода воздуха (MAF) |
B54 | Датчик положения коленчатого вала |
B69 | Датчик детонации |
B72-I | Подогреваемый кислородный датчик 1 — перед каталитическим нейтрализатором |
B72-II | Подогреваемый кислородный датчик 2 — после каталитического нейтрализатора |
B132 | Датчик положения распределительного вала |
B138 | Датчик положения педали акселератора |
B161 | Датчик давления хладагента системы кондиционирования |
B169 | Датчик положения электродвигателя привода дроссельной заслонки |
CAN-H | Контроллер (шина передачи данных) — высокая скорость |
CAN-L | Контроллер (шина передачи данных) — низкая скорость |
C3 | Подавитель помех (аудиосистема) |
FG | Предохранитель |
F4 | Предохранитель |
F5 | Предохранитель |
F12 | Предохранитель |
F57 | Предохранитель |
F60 | Предохранитель |
F61 | Предохранитель |
F62 | Предохранитель |
F63 | Предохранитель |
F64 | Предохранитель |
H63 | Индикатор неисправности системы управления двигателем (MIL) |
K12-I | Реле 1 электродвигателя вентилятора системы охлаждения |
K12-II | Реле 2 электродвигателя вентилятора системы охлаждения |
K20 | Реле топливного насоса |
K46 | Реле системы управления двигателем |
K284 | Реле блока управления дроссельной заслонкой |
M6 | Электродвигатель вентилятора системы охлаждения |
M12 | Топливный насос |
M89 | Электродвигатель привода дроссельной заслонки |
R46 | Резистор электродвигателя вентилятора системы охлаждения |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S344 | Выключатель запрещения запуска |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
X28-I | Блок предохранителей/реле 1, моторный отсек |
X28-II | Блок предохранителей/реле, приборная панель |
X28-III | Блок предохранителей/реле 2, моторный отсек |
Y3 | Форсунка |
Y81 | Привод системы изменения фаз газораспределения |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
