Электросхема Nissan Note блок ВМС

Схема электрооборудования ниссан ноут

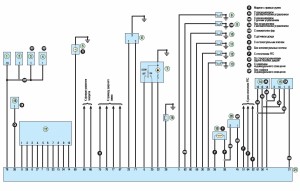

Блок А.

1, 2 — плафон освещения салона; 3 — плафон освещения багажника; 4, 5 — замок зажигания; 6 — плафон индивидуального освещения; 7 — датчик дождя; 8 — замок двери задка; 9 — блок интеллектуального ключа; 10 — разъем для передачи данных; 11 — комбинация приборов; 12 — блок IPDM E/R; 13 — сигнальная лампа противоугонной системы; 14 — блок ВМС

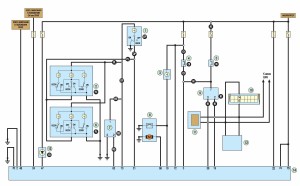

Блок Б.

1 — главный переключатель стеклоподъемников; 2 — выключатель стеклоподъемника двери переднего пассажира; 3 — выключатель стеклоподъемника задней левой боковой двери; 4 — выключатель стеклоподъемника задней правой боковой двери; 5 — противотуманный фонарь; б — электродвигатель заднего стеклоочистителя; 7 — выключатель центрального замка; 8 — выключатель замка задней двери; 9 — выключатель омывателя ветрового стекла; 10 — выключатель замка задней правой боковой двери; 11 — выключатель замка задней левой боковой двери; 12 — выключатель замка двери переднего пассажира; 13 — выключатель замка двери водителя; 14 — выключатель кондиционера; 15 — блок управления отопителем; 16 — усилитель антенны; 17 — комбинированный переключатель; 18 — выключатель аварийной сигнализации; 19 — датчик температуры наружного воздуха; 20 — термоуправляющий усилитель

цвета проводов на схеме.
