Электросхема Nissan Note освещение

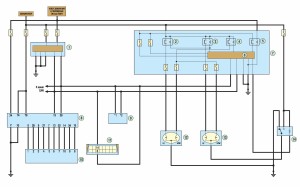

Схема электрооборудования ниссан ноут
1 — комбинация приборов; 2 — реле дальнего света левой блок-фары; 3 — реле дальнего света правой фары; 4 — реле ближнего света фар; 5 — реле зажигания; б — центральный процессор; 7 — блок IPDM E/R; 8 — блок ВСМ; 9 — блок ЕСМ; 10 — комбинированный переключатель; 11 — разъем для передачи данных; 12 — левая блок-фара; 13 — правая блок-фара; 14 — реле дневного света
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
