Электросхема задних фонарей Volkswagen Polo Sedan

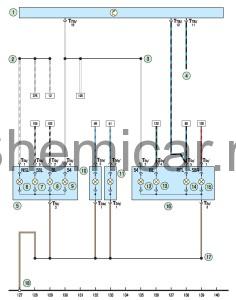

Схема электрооборудования.
обозначения на электросхеме.
1 — блок управления электрооборудованием; 2 — соединение (задние противотуманные фонари) в жгуте проводов комбинации приборов и органов управления; 3 — соединение в жгуте проводов комбинации приборов и органов управления; 4- монтажный блок в панели приборов; 5 — левый задний фонарь; 6 — лампа левого противотуманного фонаря; 7 — лампа левого заднего габаритного огня; 8 — лампа левого заднего указателя поворота; 9 — лампа левого стоп-сигнала; 10 — фонарь освещения номерного знака левый; 11 — фонарь освещения номерного знака правый; 12 — лампа правого стоп-сигнала; 13 — лампа правого заднего указателя поворота; 14 — лампа правого фонаря света заднего хода фольксваген поло седан; 15 — лампа правого заднего габаритного огня; 16 — правый задний фонарь; 17 — соединение с «массой» в заднем жгуте проводов; 18 — точка соединения с «массой» на левой стойке
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
