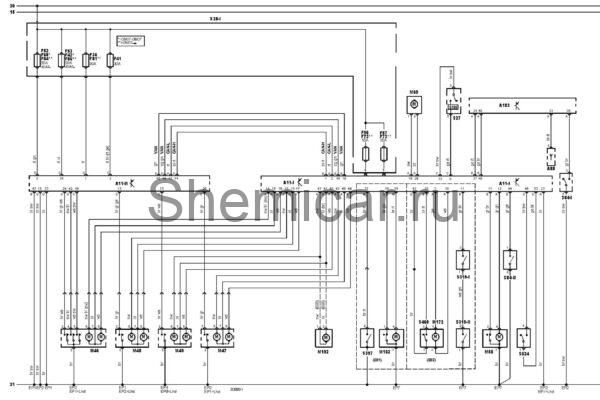

Электросхема центрального замка тип 1 BMW 3 E90

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A88

Усилитель сигнала антенны

A183

Блок управления замком зажигания

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP4

Точка массы

EP7

Точка массы

EP8

Точка массы

F36

Предохранитель

F41

Предохранитель

F42

Предохранитель

F52

Предохранитель

F53

Предохранитель

F56

Предохранитель

F57

Предохранитель

F68

Предохранитель

F72

Предохранитель

F73

Предохранитель

F81

Предохранитель

F84

Предохранитель

F86

Предохранитель

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

M69

Электродвигатель привода замка лючка топливозаливной горловины

M162

Электродвигатель блокировки заднего стекла

M172

Электродвигатель центрального замка (вещевой ящик)

M192

Электродвигатель центрального замка (центральный подлокотник)

S27

Выключатель аварийной сигнализации

S100

Главный выключатель центрального замка

S397

Выключатель электродвигателя стеклоподъемника (задняя дверь / дверь багажного отделения)

S460

Выключатель центрального замка (вещевой ящик)

S524

Выключатель центрального замка (режим "Valet")

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, приборная панель

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
