Электросхема стоп-сигналов Nissan Kubistar

Электрическая схема внешнего освещения Nissan Kubistar 2003, 2004, 2005, 2006 года выпуска.

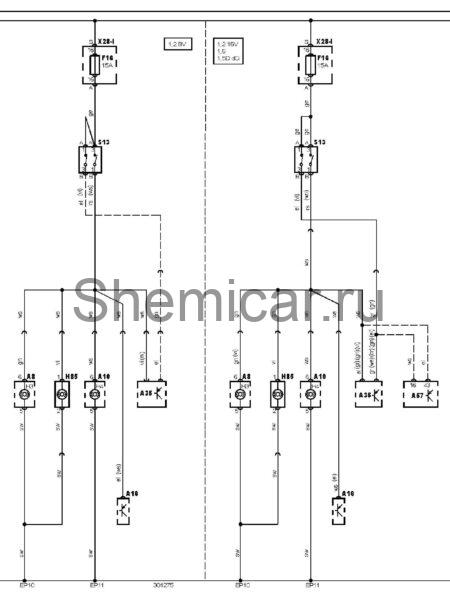

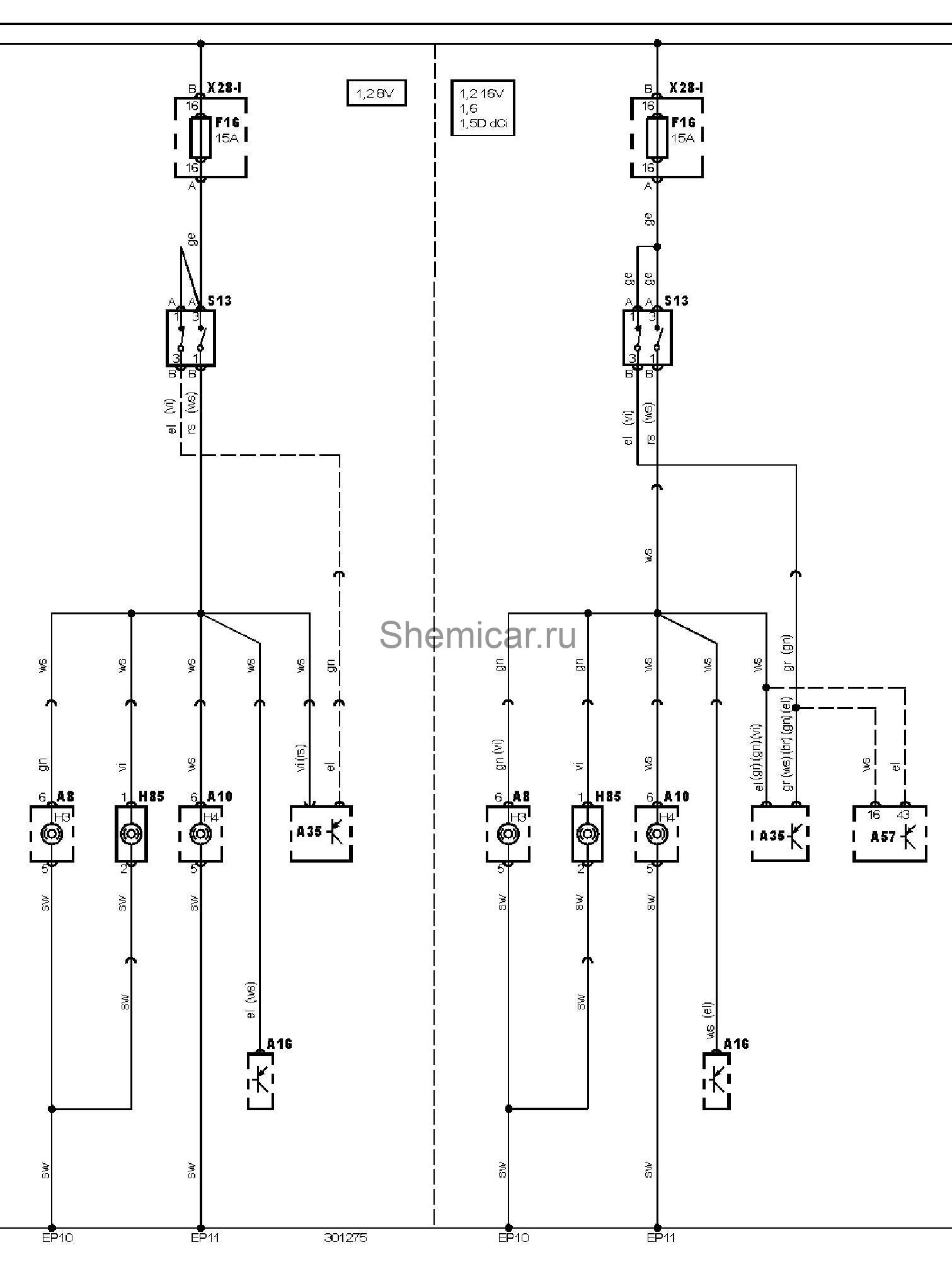

Электросхема ламп внешнего освещения — Стоп- сигналы.

обозначения к электрической схеме Nissan Kubistar

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A8	Левый задний фонарь в сборе
A10	Правый задний фонарь в сборе
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
EP10	Точка массы
EP11	Точка массы
F16	Предохранитель
H3	Лампа левого стоп-сигнала
H4	Лампа правого стоп-сигнала
H85	Лампа центрального стоп-сигнала
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
X28-I	Блок предохранителей/реле, приборная панель

цвета проводов на схеме.
