Электросхема системы зарядки Ford Scorpio 2

Электрическая схема системы зарядки автомобиля Ford Scorpio 1994, 1995, 1996, 1997, 1998 года выпуска.

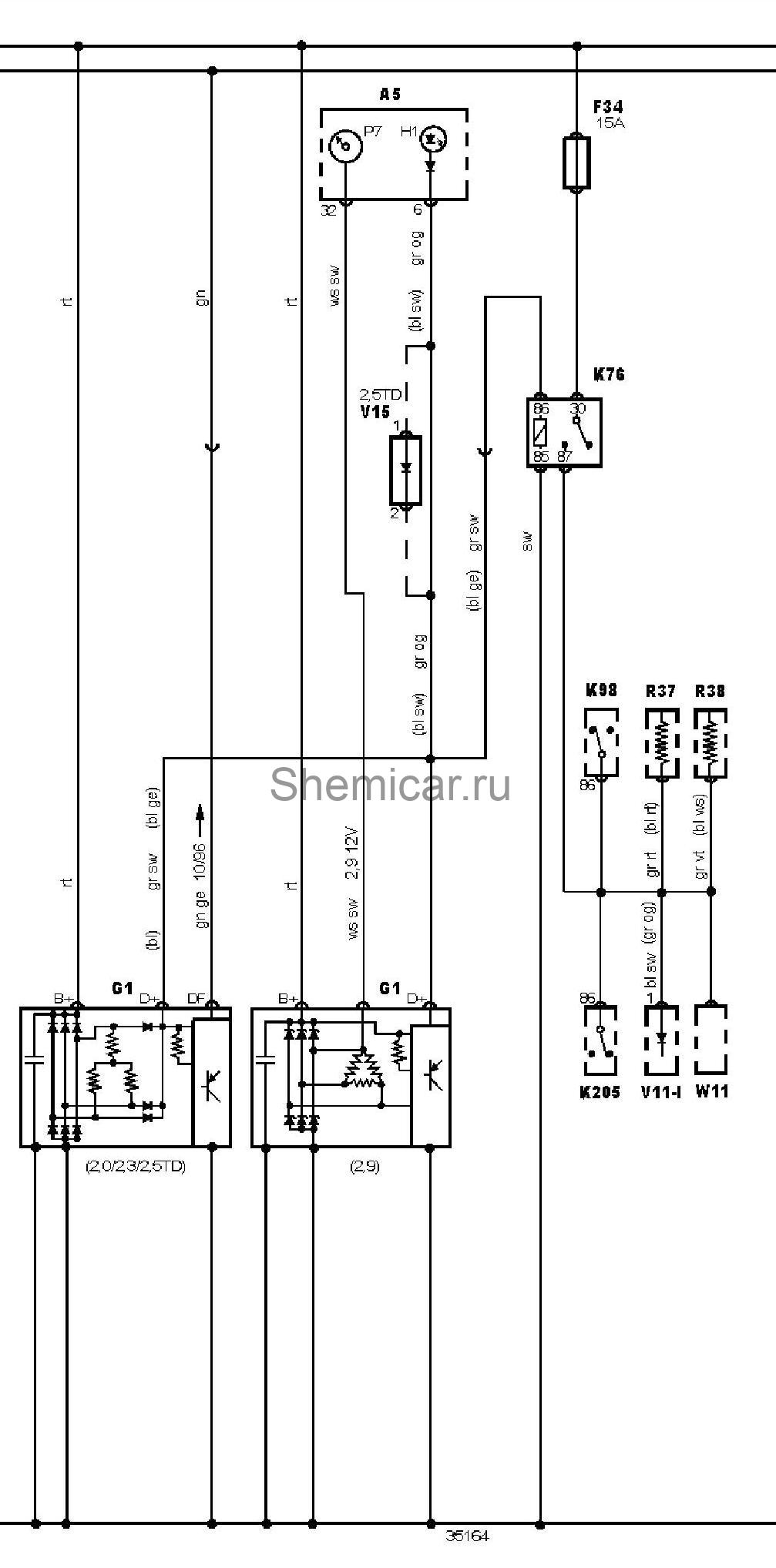

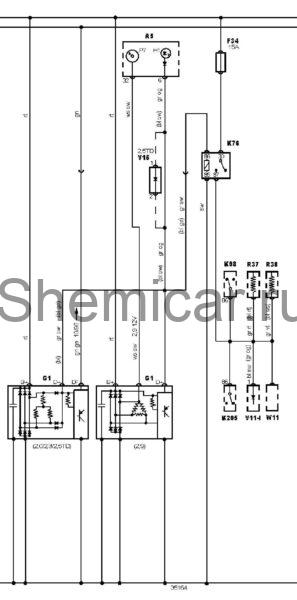

Электросхема системы зарядки.

обозначения к электрической схеме Ford Scorpio

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
F34	Предохранитель
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
K76	Реле вспомогательных цепей зажигания
K98	Реле обогревателя лобового стекла
K205	Реле компрессора активной подвески
P7	Тахометр
R37	Обогреватель форсунки омывателя лобового стекла (левый или единственный)
R38	Обогреватель форсунки омывателя лобового стекла (правый)
V11-I	Диод кондиционера
V15	Диод индикатора системы зарядки
W11	Запасной провод (жгут проводов)

цвета проводов на схеме.
