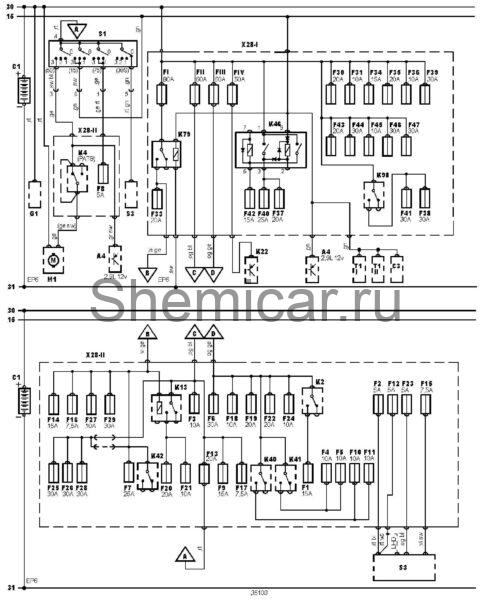

Электросхема распределения питания Ford Scorpio 2

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A4

Блок управления зажиганием

C1

Аккумуляторная батарея

C3

Подавитель помех (аудиосистема)

FI

Предохранитель

FII

Предохранитель

FIII

Предохранитель

FIV

Предохранитель

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F28

Предохранитель

F29

Предохранитель

F30

Предохранитель

F31

Предохранитель

F33

Предохранитель

F34

Предохранитель

F35

Предохранитель

F36

Предохранитель

F37

Предохранитель

F38

Предохранитель

F39

Предохранитель

F40

Предохранитель

F41

Предохранитель

F42

Предохранитель

F43

Предохранитель

F44

Предохранитель

F45

Предохранитель

F46

Предохранитель

F47

Предохранитель

G1

Г енератор

K2

Реле противотуманных фар

K4

Реле стартера

K13

Реле обогревателя заднего стекла

K22

Релесвечей накаливания

K40

Реле дальнего света фар

K41

Реле ближнего света фар

K42

Реле системы освещения в дневное время

K46

Реле системы управления двигателем

K79

Реле основных цепейзажигания

K98

Реле обогревателя лобового стекла

M1

Стартер

S1

Замок зажигания

S3

Выключатель фар

T1-I

Катушка зажигания

T1-II

Катушка зажигания

X28-I

Блок предохранителей/реле 1

X28-II

Блок предохранителей/реле 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
