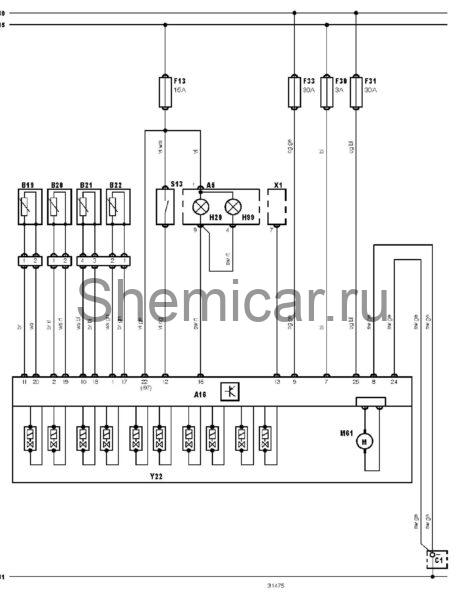

Электросхема АБС тип 3 Ford Fiesta

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

F13

Предохранитель

F30

Предохранитель

F31

Предохранитель

F33

Предохранитель

H29

Индикатор ABS

H99

Индикатор противобуксовочной системы

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

X1

Диагностический разъем (DLC)

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
