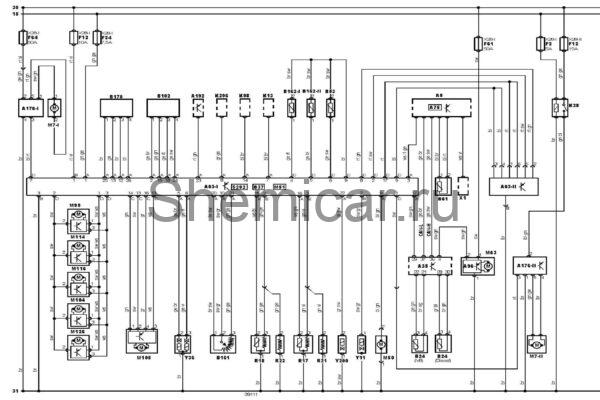

Электросхема кондиционера тип 2 Land Rover Range Rover 3

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A63-I

Электронный блок управления кондиционером 1

A63-II

Электронный блок управления кондиционером 2

A75

Блок управления комбинацией приборов

A96

Блок управления электродвигателем вентилятора конденсатора кондиционера

A176-I

Блок 1 управления электродвигателем вентилятора кондиционера/отопителя

A176-II

Блок 2 управления электродвигателем вентилятора кондиционера/отопителя

A192

Блок управления освещением

B24

Датчик температуры охлаждающей жидкости

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

B102

Датчик солнечного света (системакондиционирования)

B161

Датчик давления хладагента системы кондиционирования

B162-I

Датчик температуры 1 радиатора отопителя

B162-II

Датчик температуры 2 радиатора отопителя

B170

Датчик чистоты воздуха, поступающего в отопитель

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

F2

Предохранитель

F12

Предохранитель

F34

Предохранитель

F61

Предохранитель

F64

Предохранитель

K13

Реле обогревателя заднего стекла

K28

Реле электродвигателя вентилятора отопителя, заднего

K98

Реле обогревателя лобового стекла

K296

Реле обогревателя форсунки омывателя лобового стекла

M7-I

Электродвигатель 1 вентилятора кондиционера/отопителя

M7-II

Электродвигатель 2 вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M51

Вентилятор датчика температуры воздуха в салоне

M63

Электродвигатель вентилятора конденсатора кондиционера

M99

Электродвигатель привода заслонки подачи воздуха на лобовое стекло (кондиционер/отопитель)

M104

Электродвигатель привода заслонки забора входящего воздуха кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M114

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель), задний

M116

Электродвигатель привода заслонки подачи воздуха из приборной панели, центр

M126

Электродвигатель привода заслонки подачи воздуха к ногам

R17

Подогреватель подушки сиденья пассажира

R18

Подогреватель подушки сиденья водителя

R21

Подогреватель спинки сиденья пассажира

R22

Подогреватель спинки сиденья водителя

S292

Панель управления кондиционером/отопителем

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, багажное отделение

Y11

Электромагнитная муфта компрессора кондиционера

Y36

Клапан регулятора охлаждающей жидкости в отопителе

Y200

Клапан регулятора охлаждающей жидкости в дополнительном отопителе

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
