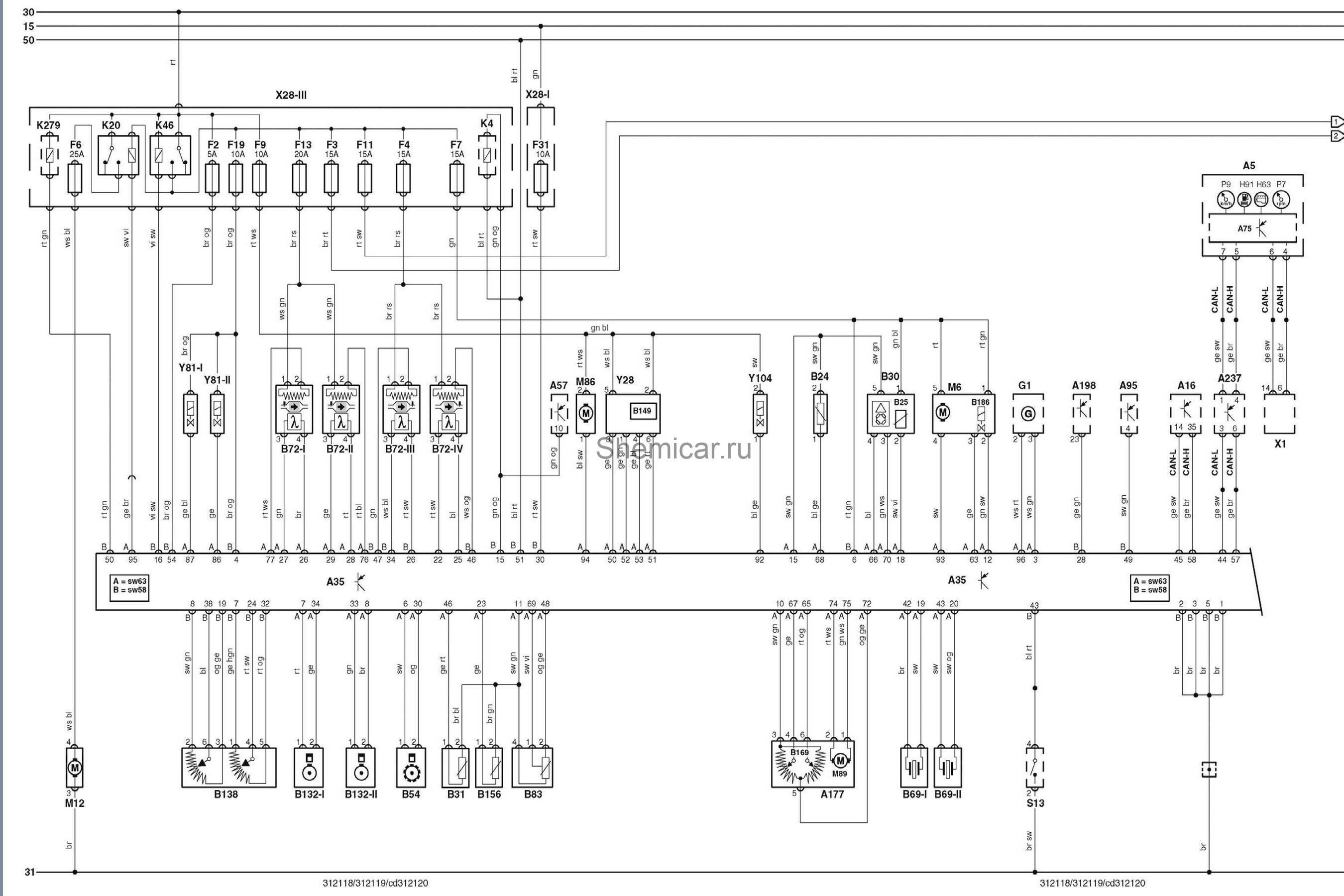

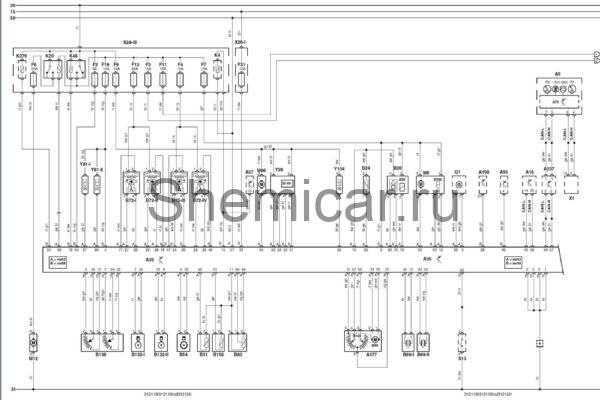

Электросхема двигателя 448PN часть 1 Land Rover Range Rover 06-07

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A95

Блок управления электродвигателем вентилятора системы охлаждения

A177

Блок управления дроссельной заслонкой

A198

Электронный блок управления SRS

A237

Блок управления раздаточной коробкой

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B31

Датчик температуры топлива

B54

Датчик положения коленчатого вала

B72-1

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления во впускном коллекторе

B138

Датчик положения педали акселератора

B149

Датчик положения клапана системы рециркуляции ОГ (EGR)

B156

Датчик температуры моторного масла

B169

Датчик положения электродвигателя привода дроссельной заслонки

B186

Датчик давления в топливном коллекторе

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F6

Предохранитель

F7

Предохранитель

F9

Предохранитель

F11

Предохранитель

F13

Предохранитель

F19

Предохранитель

F31

Предохранитель

G1

Г енератор

H63

Индикатор неисправности системы управления двигателем (MIL)

H91

Индикатор состояния топливного фильтра

K4

Реле стартера

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K279

Реле вакуумного насоса усилителя тормозов

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M86

Электродвигатель вентилятора блока управления

M89

Электродвигатель привода дроссельной заслонки

P7

Тахометр

P9

Спидометр

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

X1

Диагностический разъем (DLC)

Y28

Э/м клапан системы рециркуляции ОГ (EGR)

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
