Электросхема кондиционера тип 2 Hyundai Trajet

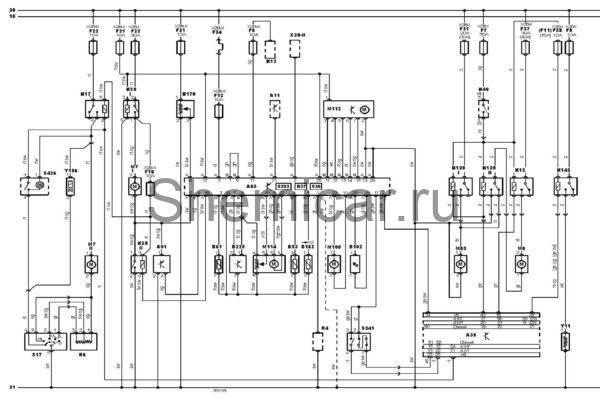

Электрическая схема кондиционера Hyundai Trajet 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
Электросхема кондиционера — Автоматическое управелние температурой.
обозначения к электрической схеме Hyundai Tarjet
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A11 | Многофункциональный блок управления |
A35 | Электронный блок управления двигателем |
A63 | Электронный блок управления кондиционером |
A91 | Блок управления отопителем |
B37 | Датчик температуры воздуха в салоне |
B53 | Датчик температуры за испарителем |
B61 | Датчик температуры окружающего воздуха |
B102 | Датчик солнечного света (системакондиционирования) |
B162 | Датчик температуры радиатора отопителя (^2002) |
B170 | Датчик чистоты воздуха, поступающего в отопитель |
B225 | Датчик влажности системы кондиционирования/отопления |
F5 | Предохранитель |
F7 | Предохранитель |
F9 | Предохранитель |
F10 | Предохранитель |
F11 | Предохранитель |
F12 | Предохранитель |
F21 | Предохранитель |
F22 | Предохранитель |
F28 | Предохранитель |
F31 | Предохранитель |
F34 | Предохранитель |
F37 | Предохранитель |
K12 | Реле электродвигателя вентилятора системы охлаждения |
K13 | Реле обогревателя заднего стекла |
K17 | Реле кондиционера, заднего |
K28I | Реле электродвигателя вентилятора отопителя |
K28II | Реле электродвигателя вентилятора отопителя |
K46 | Реле системы управления двигателем |
K129I | Реле электродвигателя вентилятора конденсатора кондиционера |
K129II | Реле электродвигателя вентилятора конденсатора кондиционера |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 I | Электродвигатель вентилятора кондиционера/отопителя |
M7 II | Электродвигатель вентилятора кондиционера/отопителя |
M63 | Электродвигатель вентилятора конденсатора кондиционера |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
M112 | Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель) |
M114 | Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель) |
R4 | Реостат подсветки комбинации приборов |
R6 | Резистор электродвигателя вентилятора отопителя |
S17 | Выключатель электродвигателя вентилятора кондиционера/отопителя, задний |
S30 | Выключатель обогревателя заднего стекла |
S292 | Панель управления кондиционером/отопителем |
S341 | Тройной датчик-выключатель подавлению хладагента в системе кондиционирования |
S426 | Главный выключатель заднего кондиционера |
X28-I | Блок предохранителей/реле, моторный отсек |
X28-II | Блок предохранителей/реле, приборная панель 1 |
Y11 | Электромагнитная муфта компрессора кондиционера |
Y156 | Управляющий клапан по давлению хладагента, задний |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
