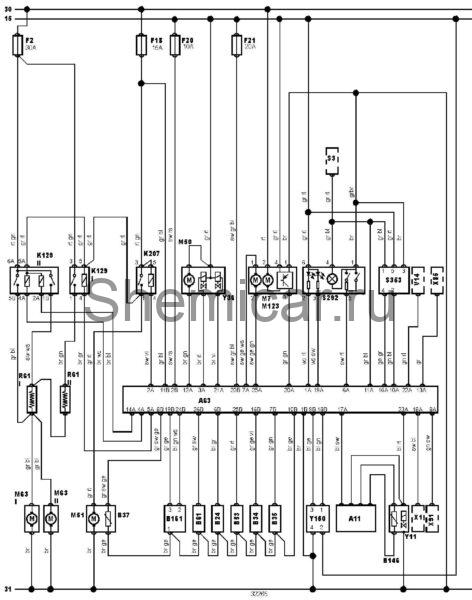

Электросхема кондиционера Mercedes Benz S-Class 140
Электрическая схема двигателя Mercedes Benz S-Class 140 1992, 1993 года выпуска.
Электросхема системы управления двигателем .
обозначения к электрической схеме Mercedes Benz S-Class
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A11 | Многофункциональный блок управления |
A63 | Электронный блок управления кондиционером |
B24 | Датчик температуры охлаждающей жидкости, кондиционер |
B34 | Датчик температуры на выходе из отопителя, левый |
B35 | Датчик температуры на выходе из отопителя, правый |
B37 | Датчик температуры воздуха в салоне |
B53 | Датчик температуры за испарителем |
B61 | Датчик температуры окружающего воздуха |
B146 | Датчик частоты вращения компрессора кондиционера |
B161 | Датчик давления хладагента системы кондиционирования |
F2 | Предохранитель |
F18 | Предохранитель |
F20 | Предохранитель |
F21 | Предохранитель |
K129I | Реле электродвигателя вентилятора конденсатора кондиционера |
K129II | Реле электродвигателя вентилятора конденсатора кондиционера |
K207 | Отключающее реле электродвигателя вентилятора конденсатора системы кондиционирования |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M50 | Электродвигатель насоса системы охлаждения |
M51 | Вентилятор датчика температуры воздуха в салоне |
M63I | Электродвигатель вентилятора конденсатора кондиционера |
M63II | Электродвигатель вентилятора конденсатора кондиционера |
M123 | Электродвигатель привода заслонки аккумулятора паров топлива |
R61 I | Резистор электродвигателя вентилятора конденсатора кондиционера |
R61 II | Резистор электродвигателя вентилятора конденсатора кондиционера |
S3 | Выключатель фар |
S292 | Панель управления кондиционером/отопителем |
S353 | Выключатель (аккумуляор паров топлива) |
V14 | Диод системы управления частотой вращения холостого хода |
X1 | Диагностический разъем (DLC) |
X85 | Разъем подключения дополнительного оборудования |
X91 | Разъем датчика скорости автомобиля |
Y11 | Электромагнитная муфта компрессора кондиционера |
Y36 | Клапан регулятора охлаждающей жидкости в отопителе |
Y150 | Блок клапанов отопителя / кондиционера |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
